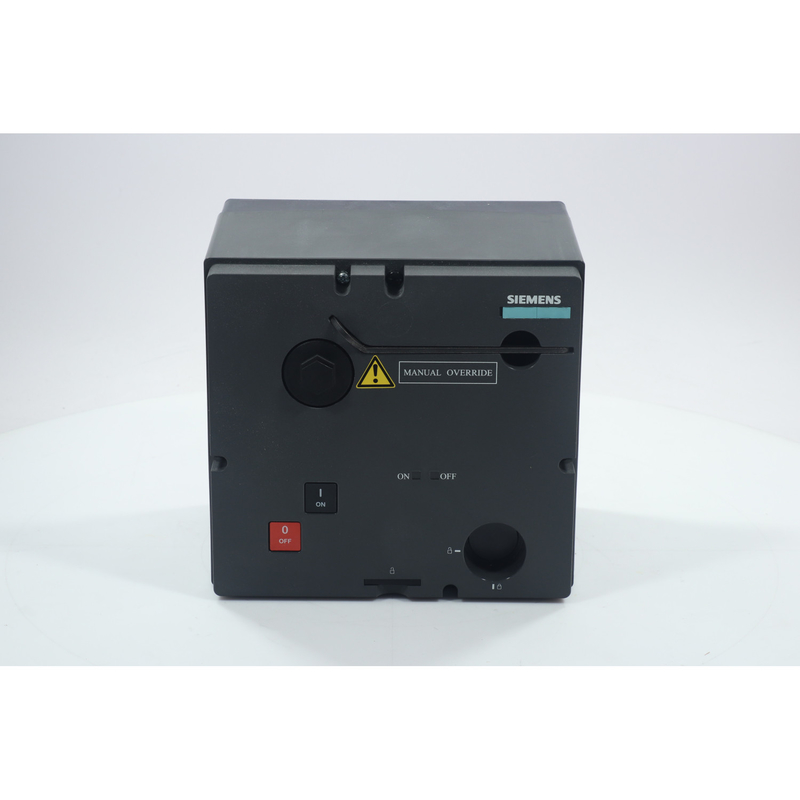

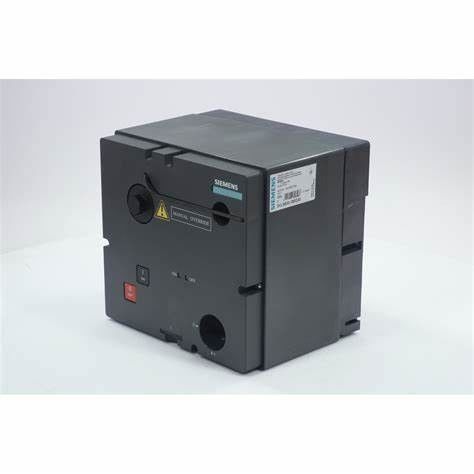

SIEMENS Simatic PLC 3VL9800-3MQ00 gemotoriseerd bedieningsmechanisme IP30

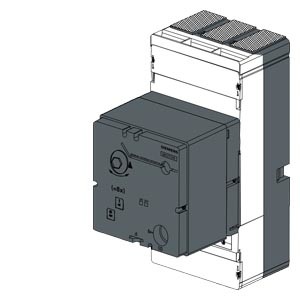

De 3VL9800-3MQ00 is het accessoire voor VL1250, VL1600, gemotoriseerd bedieningsmechanisme 220...250V AC/DC.

• Productnaam: SENTRON
• Productbenaming: gemotoriseerd werkmechanisme
• Ontwerp van het product: Accessoires voor VL1250; VL1600
• Type aandrijvingsmechanisme: gemotoriseerd bedieningsmechanisme

• Maximale werkfrequentie: 30 1/h

• Verplichte veiligheidstype voor externe hulpvoeding: NEOZED veiligheidsmaatregel (gL/gG): 2 A / miniatuurcircuitbreaker, C char.: 2 A
• Nominale waarde van de voedingsspanning voor het bedieningsbereik:
  • Bij gelijkstroom aanvankelijke waarde: 0.85
  • Bij gelijkstroom volwaardige waarde: 1.1
  • Bij wisselstroom bij 50 Hz beginwaarde: 0.85
  • Bij wisselstroom bij 50 Hz volle schaalwaarde: 1.1
  • Bij wisselstroom bij 60 Hz beginwaarde: 0.85
  • Bij wisselstroom bij 60 Hz volle schaalwaarde: 1.1

• Beschermingsklasse IP: IP30

• Apparent werkvermogen: 250 VA
• Stroomvoorzieningspanning:
  • Bij gelijkstroom: 250 V
  • Bij gelijkstroom maximale nominale waarde: 220 V
  • Bij wisselstroom bij 50 Hz: 220 V
  • Bij wisselstroom bij 50 Hz maximum nominale waarde: 250 V
  • Bij wisselstroom bij 60 Hz: 220 V
  • Bij wisselstroom bij 60 Hz maximale nominale waarde: 250 V
• Minimum duur van de puls: 50 ms

• Striplengte: 10 mm
• met een breedte van niet meer dan 50 mm,
  • Minimum: 0,75 mm2
  • Maximaal: 1,5 mm2
• met een breedte van niet meer dan 50 mm
  • Minimum: 0,75 mm2
  • Maximaal: 1,5 mm2
• met een diameter van niet meer dan 50 mm, maar niet meer dan 150 mm,
  • Minimum: 0,75 mm2
  • Maximaal: 1,5 mm2
• Vergrendelingsmoment:
  • Minimum: 0,6 N*m
  • Maximaal: 0,8 N*m

• Hoogte: 230 mm
• Breedte: 215 mm
• Diepte: 180 mm
• Nettogewicht: 7 865 g

• Omgevingstemperatuur tijdens het gebruik:
  • Minimum: -25 °C
  • Maximaal: 70 °C
• Omgevingstemperatuur tijdens opslag:
  • Minimum: -40 °C
  • Maximaal: 80 °C

• Referentiecode volgens IEC 81346-2: M
