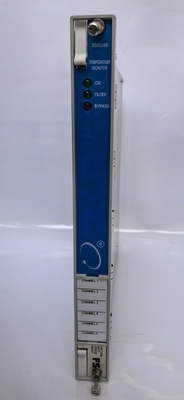

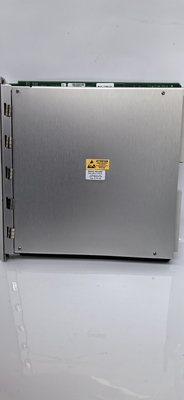

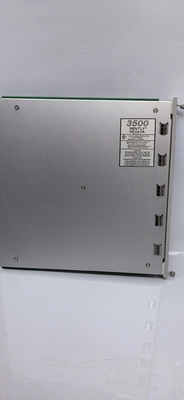

Είσοδοι RTD και TC Bently Nevada 3500 System 3500/60 Temperature Monitor Module

The Bently Nevada 3500/60 Temperature Modules (3500/60-01-00 163179-01 133827-01) provide six channels of temperature monitoring and accept both Resistance Temperature Detector (RTD) and Thermocouple (TC) temperature inputsΟι ενότητες συντελούν αυτές τις εισροές και τις συγκρίνουν με προγραμματιζόμενα από τον χρήστη σημεία καθορισμού συναγερμού.

Οι ενότητες 3500/60 μπορούν να προγραμματιστούν για να εκτελούν είτε RTD είτε TC μετρήσεις θερμοκρασίας χρησιμοποιώντας το λογισμικό διαμόρφωσης 3500 Rack.Διαφορετικές ενότητες I/O είναι διαθέσιμες σε μη απομονωμένες ή απομονωμένες εκδόσεις RTD/TCΗ μη απομονωμένη έκδοση RTD/TC μπορεί να ρυθμιστεί ώστε να δέχεται είτε TC είτε RTD, ή ένα μείγμα και των δύο εισροών.Η απομονωμένη έκδοση TC παρέχει 250 Vdc απομόνωσης καναλιού σε κανάλι για προστασία από εξωτερικές παρεμβολές.

Όταν χρησιμοποιούνται σε διαμόρφωση Τριπλής Μοντολογικής Επαναλήψεως (TMR), οι συσκευές παρακολούθησης θερμοκρασίας πρέπει να είναι τοποθετημένες δίπλα-δίπλα μεταξύ τους σε ομάδες τριών.Αυτή η διαμόρφωση χρησιμοποιεί δύο τύπους ψηφοφορίας για να εξασφαλιστεί η ακριβής λειτουργία και να αποφευχθούν οι αποτυχίες ενός σημείου.

Χωρίς έξοδα εγγραφής 3500/60-AA-BB

Τύπος μονάδας I/O:

• 01 - ΤΕΑ/ΤΚ Μη απομονωμένες ενότητες Ε/Υ εσωτερικές τερματισμοί
• 02 - ΤΕΑ/ΤΚ Μη απομονωμένες εξωτερικές τερματικές μονάδες Ε/Υ
• 03 - TC Εσωτερικές τερματισμοί απομονωμένων μονάδων I/O
• 04 - TC Εξωτερικές τερματικές μονάδες απομονωμένων μονάδων I/O
• 05 - ΤΕΑ/ΤΚ Μη απομονωμένη μονάδα Ε/Υ με εσωτερικά εμπόδια

Επιλογή έγκρισης του οργανισμού:

• 00 - Κανένας
• 01 - CSA/NRTL/C (Τάξη 1, Τμήμα 2)
• 02 - ATEX/IECEx/CSA (Τάξη 1, ζώνη 2)

• 163179-01 - 3500/60 Μονιτέρ θερμοκρασίας (χωρίς καταγραφέα)
• 133827-01 - 3500/60 RTD/TC Μη απομονωμένη μονάδα I/O, εξωτερικές τερματικές μονάδες
• 133819-01 - 3500/60 RTD/TC Μη απομονωμένη μονάδα I/O, εσωτερικές τερματικές
• 133835-01 - 3500/60 TC Απομονωμένη μονάδα I/O, εσωτερικές τερματικές μονάδες
• 133843-01 - 3500/60 TC Απομονωμένη μονάδα I/O, εξωτερικές τερματικές
• 136711-01 - 3500/60 RTD/TC I/O Μοντέλο με εσωτερικά εμπόδια και εσωτερικά τερματιστικά (μη απομονωμένα)

• 133908-01 - RTD/TC Μη απομονωμένα εξωτερικά τερματικά τεμάχια (συνδέσεις τερματικών λωρίδων)
• 133916-01 - RTD/TC Μη απομονωμένα εξωτερικά τερματικά τεμάχια (συνδέσεις Euro Style)
• 133924-01 - TC Απομονωμένο εξωτερικό τερματικό τεμάχιο (συνδέσεις τερματικών λωρίδων)
• 133932-01 - TC Απομονωμένο εξωτερικό τερματικό τετράγωνο (συνδέσεις Euro Style)
• 00580442 - Κεφάλαιο συνδέσμου, εσωτερική λήξη, θέση 9, πράσινο
• 00580443 - Κεφάλαιο συνδέσμου, εσωτερική λήξη, θέση 12, πράσινο
• 00502133 - Κεφαλίδα συνδέσμου, εσωτερική λήξη, θέση 12, μπλε
• 00580444 - Κεφάλαιο συνδέσμου, εσωτερική λήξη, θέση 15, πράσινο
• 134542 - 3500/60 & 3500/61 Οδηγός χρήστη
