Projeto de instalação do gabinete P+F Fieldbus Barrier RD0-FB-Ex4 com tensão nominal de 32 ... 16 V DC
Especificações do produto
| Atributo |
Valor |
| Projeto / Montagem |
Instalação de gabinete |
| Instalação em área perigosa |
Zona 1 / Div. 2 |
| Tensão nominal |
32 ... 16 V CC |
| Tipo de conexão |
terminal de parafuso |
| Montagem |
Montagem em trilho DIN |
| Massa |
1050g |
Descrição do produto

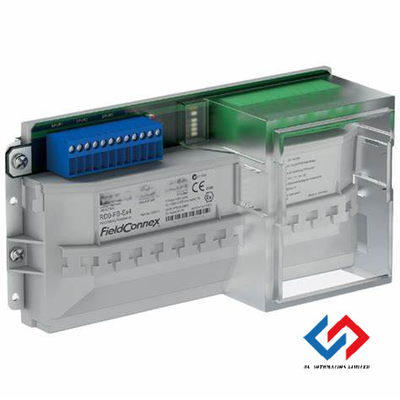

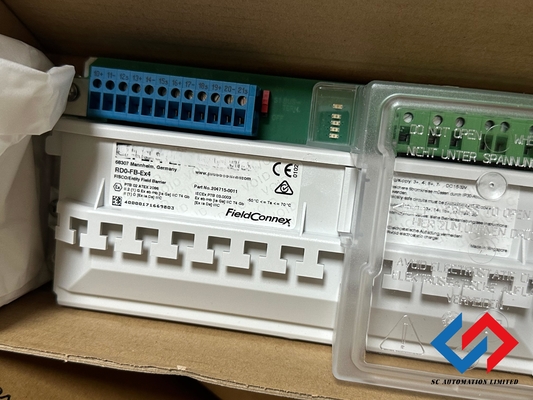

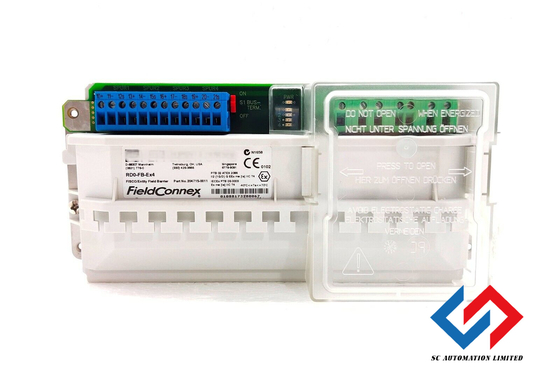

Barreira Fieldbus P+F RD0-FB-Ex4
O FieldBarrier, um acoplador de dispositivos para montagem em trilho DIN, conecta 4 instrumentos com segurança intrínseca (Ex ia/Ex ib) e limitação de corrente de curto-circuito em cada saída. Isto garante a operação adequada do segmento durante falhas ou trabalho a quente no ramal.
A alta potência no tronco permite comprimentos máximos de cabos e contagem de dispositivos em qualquer área perigosa. O terminador de fieldbus integrado apresenta design de alta disponibilidade e é selecionável.
Terminais de saída com opção de terminais de parafuso fixos ou plugáveis conectam 1 dispositivo cada. Os LEDs simplificam a solução de problemas e ajudam a diminuir o tempo de reparo. Qualquer conceito de aterramento e blindagem é possível com base nas soluções de gabinete FieldConnex®.
Detalhes técnicos
- Conexão de barramento de campo:Entrada do cabo principal (Trunk) (Trunk IN): terminais 3+, 4-, 5s; saída (Tronco OUT): terminais 7-, 8+, 6s
- Corrente nominal:31 mA ... 26 mA (sem carga); 77 mA ... 115 mA (com carga de 20 mA por entrada); 120 mA ... 209 mA (com carga de 40 mA por entrada); 135 mA ... 241 mA (curto-circuito em todas as saídas)
- Queda de tensão:tronco IN para tronco OUT 100 mV máx.
- Número de acopladores:máx. 4 por segmento
- Saídas:4 saídas com conexões de terminal específicas para cada
- Tensão nominal (saídas):10 ... 13 V
- Corrente de curto-circuito:50 mA
Indicadores e recursos de segurança
- Tensão do LED Fieldbus: verde: ligado, tensão de barramento existente
- Saída de status do LED: vermelho piscando: curto-circuito
- Isolamento galvânico: o isolamento não é afetado por interferências de acordo com EN 50020, valor de pico de tensão 375 V
Especificações Ambientais
- Temperatura ambiente: -50 ... 70 °C (-58 ... 158 °F)
- Temperatura de armazenamento: -40 ... 85 °C (-40 ... 185 °F)
- Resistência à corrosão: de acordo com. de acordo com ISA-S71.04-1985, nível de severidade G3
Especificações Mecânicas
- Seção transversal do núcleo: até 2,5 mm²
- Material da caixa: Policarbonato
- R... Carcaça em trilho DIN: PA 6.6
- Grau de proteção: IP20
