Módulo de corriente A/O de 8 puntos CompactLogix de 5 ms AB 1769-OF8C
Especificaciones del producto
| Atributo |
Valor |
| Tipo de módulo |
Módulo de salida analógica |
| Serie |
1769 E/S compactas |
| Cable de comunicación |
8 puntos |
| Salidas |
8 de un solo extremo |
| Tasa de conversión (todos los canales) máx. |
5 ms |
| Resolución |
16 bits |
Descripción del Producto

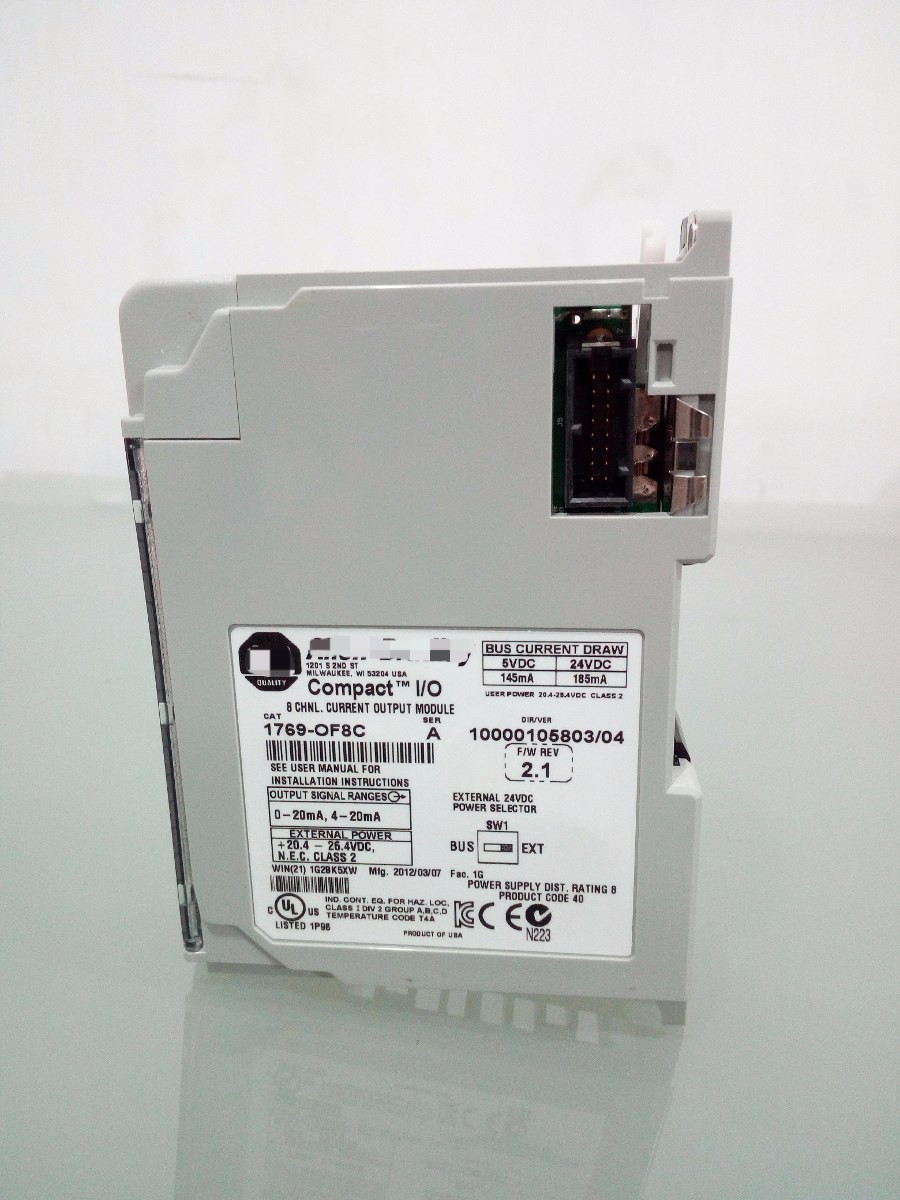

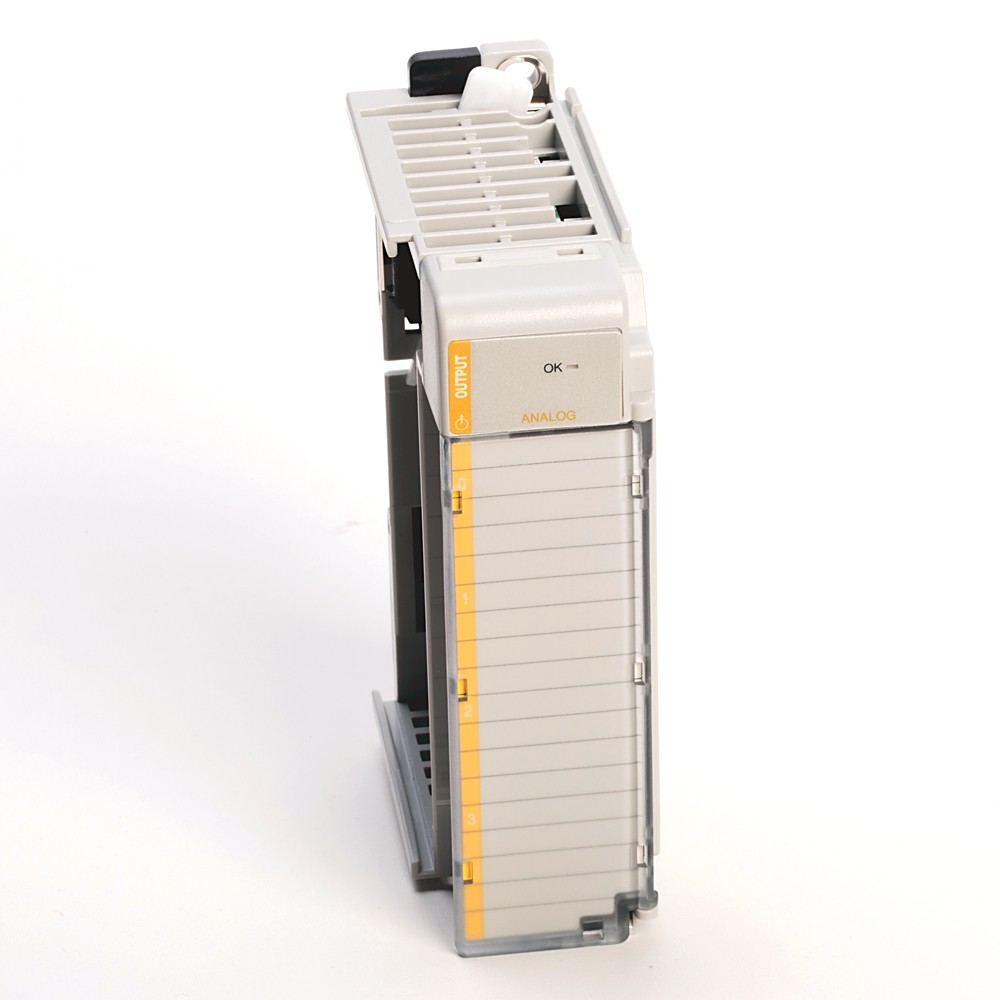

El AB 1769-OF8C es un módulo de E/S compacto compatible con los controladores 1769 y algunos 1768 CompactLogix, así como con los controladores MicroLogix 1500. Este módulo de salida analógica está diseñado para controlar elementos de control final (FCE) en bucles de control y entregar señales a elementos de recepción y medición.
Características clave
- Ocho (8) canales de salida de corriente de un solo extremo
- Configurable para rangos de 0-20 mA y 4-20 mA
- Convertidor digital a analógico (DAC) de 16 bits
- Resolución: 15,59 bits (4-20 mA), 15,91 bits (0-20 mA)
- Tasa de conversión de 5 ms en todos los canales.
- Respuesta escalonada al 63% de salida en menos de 2,9 ms
- Rangos de salida analógica: 0-21 mA y 3,2-21 mA
- Protección abierta y contra cortocircuitos
- Protección contra sobretensión
Aplicaciones
El 1769-OF8C puede accionar varios elementos de control final, incluidas válvulas de control modulantes, variadores de frecuencia (VFD) y posicionadores. Puede integrarse con controladores PID en bucles de control automático y es compatible con medidores de panel, registradores de datos y divisores de señal.
Instalación
Este módulo de ancho único se puede instalar en conjuntos CompactLogix 1769 y 1768 como E/S locales o como parte de bastidores de E/S de expansión. También es compatible con los controladores MicroLogix 1500.
Números de pieza relacionados
1769-ADN
1769-OG16
1769-IQ16F
1769-OA16-CC
1769-ADN-CC
1769-OV16
1769-IQ32
1769-OA8
1769-BRAZO
1769-OV32T
1769-IQ32-CC
1769-OA8-CC
1769-ASCII
1769-OW16
1769-IQ32T
1769-OB16
1769-BA
1769-OW16-CC
1769-IQ32T-CC
1769-OB16-CC
Preguntas frecuentes
¿Qué calibración de campo se requiere para el 1769-OF8C?
No se requiere calibración de campo para el 1769-OF8C.
¿El 1769-OF8C tiene protección contra cortocircuitos y/o protección contra sobretensiones?
Sí, 1769-OF8C tiene protección contra circuito abierto y cortocircuito, así como protección contra sobretensión.
