P+F Rotatiesnelheidsmeter KFU8-DW-1.D voor de aanwijzing en monitoring van periodieke signalen
Productspecificaties
| Aantekening |
Waarde |
| Nominale spanning |
200... 230 V wisselstroom; 100... 130 V wisselstroom; 50/60 Hz 20 VDC... 30 VDC |
| Fusie |
externe fusie 4 A |
| Energieverbruik |
AC: < 5 VA DC: < 5 W |
| Open schakelspanning |
8.2 V gelijkstroom |
| Kortsluitingstroom |
6.5 mA |
| Omgevingstemperatuur |
-25... 40 °C (-13... 104 °F) |
Productbeschrijving

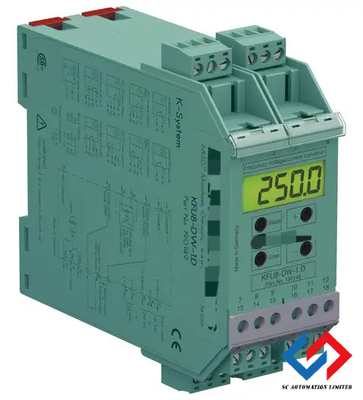

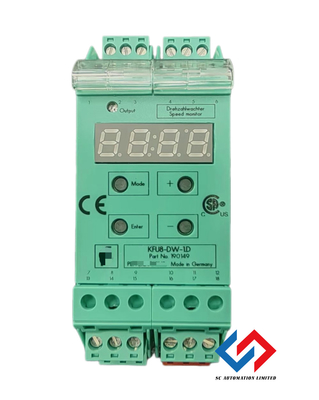

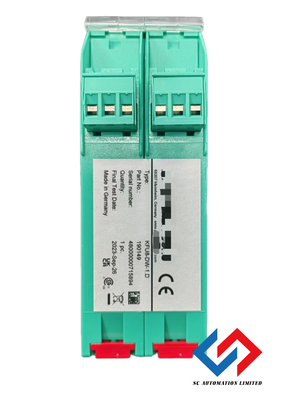

P+F Rotatiesnelheidsmeter KFU8-DW-1.D
De KFU8-DW-1.D-snelheidsmeter is een apparaat voor het aanwijzen en monitoren van periodieke signalen die voorkomen op bijna alle gebieden van automatisering en procestechnologie,met inbegrip van frequenties in het algemeen en rotatiesnelheden in bijzondere gevallenDe ingangssignalen worden geëvalueerd met behulp van de cyclusmethode, waarbij de oscillatieperiode wordt gemeten en via een snelle regelaar wordt omgezet in frequentie of rotatiesnelheid.
Technische gegevens
Functionele veiligheidsgerelateerde parameters
Aanbod
- Nominale spanning: 200... 230 V wisselstroom; 100... 130 V wisselstroom; 50/60 Hz 20 VDC... 30 VDC
- Fusie: externe fusie 4 A
- Energieverbruik: AC: < 5 VA, DC: < 5 W
Invoer 1
- Verbinding: terminals 8-, 9+
- Aan te sluiten sensortypen: NAMUR-sensoren volgens DIN EN 60947-5-6.
- Open schakelspanning: 8,2 V gelijkstroom
- Kortsluitingstroom: 6,5 mA
- Schakelpunt: 1,2... 2,1 mA Schakelhysteresis ongeveer 0,2 mA
- Invoerfrequentie: 0,002... 10000 Hz, pulslengte/duur: ≥ 20 μs
- Impedantie: 1,2 kΩ
Invoer 2
- Schakelpunt: hoog: 16... 30 V gelijkstroom; max.10 mA door geïntegreerde vaste stroomzuiger; Ri 3 kΩ, laag: 0... 6 V gelijkstroom
- Invoerfrequentie: 0,002... 40000 Hz, pulslengte/duur: ≥ 12 μs
- Verbinding: terminals 7+, 13- sensortoevoer, terminals 14, 15 NPN/PNP-invoer (galvanisch geïsoleerd)
- Type sensoren die kunnen worden aangesloten: twee-, drie- of vierdraadige nabijheidsschakelaar, inkrementele roterende encoder of extern gegenereerde pulsen 16... 30 V
- Sensortoevoer: 19... 28 V gelijkstroom, niet-gestabiliseerd; ≤ 30 mA kortsluitingsbescherming
Invoer 3
- Start-override: activeren door middel van een extern signaal 16... 30 V of plaatsen van een jumper tussen twee derde van de eindpunten of door de voedingsspanning aan te schakelen (terminal 2 en terminal 3 permanent verbonden)
- Ophoudtijd: 0,1... 999,9 s (externe triggersignaal)
Output
- Relais: 1 wisselkontakt NO, NC, COM
- Sensortoevoer: 24 V gelijkstroom ± 10 %, 30 mA, kortsluiting beschermd
- Contactbelasting: 250 V AC/2 A/cos φ ≥ 0.7, 40 V DC/2 A
- Vertraging: ≤ 20 ms (inclusief berekeningstijd)
- Mechanische levensduur: ≥ 30.000.000 schakelcycli
Overdrachtskenmerken
- Veranderingsinterval: 5 ms (interne verwerkingstijd)
- Tijdvertraging voor beschikbaarheid: ≤ 400 ms
- Meetfout: 0... 40000 Hz: ≤ ±0,10%, weergave: ±1 cijfer
- Timerfunctie: ON-vertraging, OFF-vertraging, één schot, pulsverlenging
- Tijd: 0... 999,9 s; werkwijze omkeerbaar
Standaardconformiteit
- Elektromagnetische compatibiliteit: conform EN 50081-2 / EN 50082-2
Omgevingscondities
- Omgevingstemperatuur: -25... 40 °C (-13... 104 °F)
- Bergingstemperatuur: -40... 85 °C (-40... 185 °F)
- Relatieve luchtvochtigheid: max. 80%, niet condenserend
- Hoogte: 0... 2000 m
- Gebruiksvoorwaarden: het apparaat mag alleen binnen worden gebruikt.
Mechanische specificaties
- Verbindingsassemblage: Waarschuwing: Houd er rekening mee dat het apparaat alleen aan een schakelbare voeding kan worden aangesloten.De schakelaar of de schakelaar moet gemakkelijk bereikbaar zijn en als de scheiding voor het apparaat worden aangeduid..
- Beschermingsgraad: IP20
- Verbinding: gecodeerde, afneembare eindstukken, max. kerndoorsnede 0,34... 2,5 mm2
- Voor gebruik in schakelkasten/schakelkastenmodule
- Bevestiging: snap-on tot 35 mm standaardrail of schroefbevestiging
