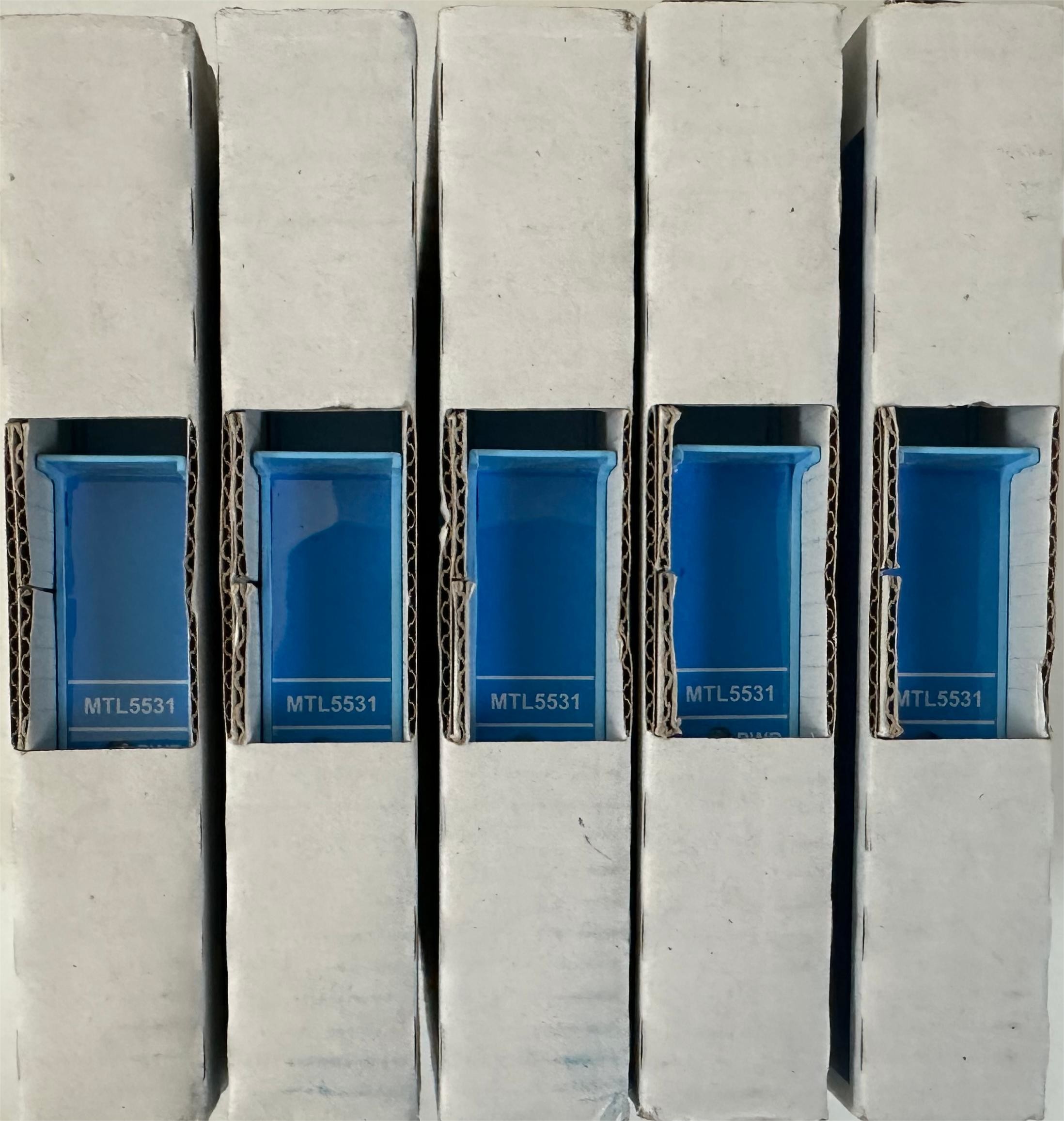

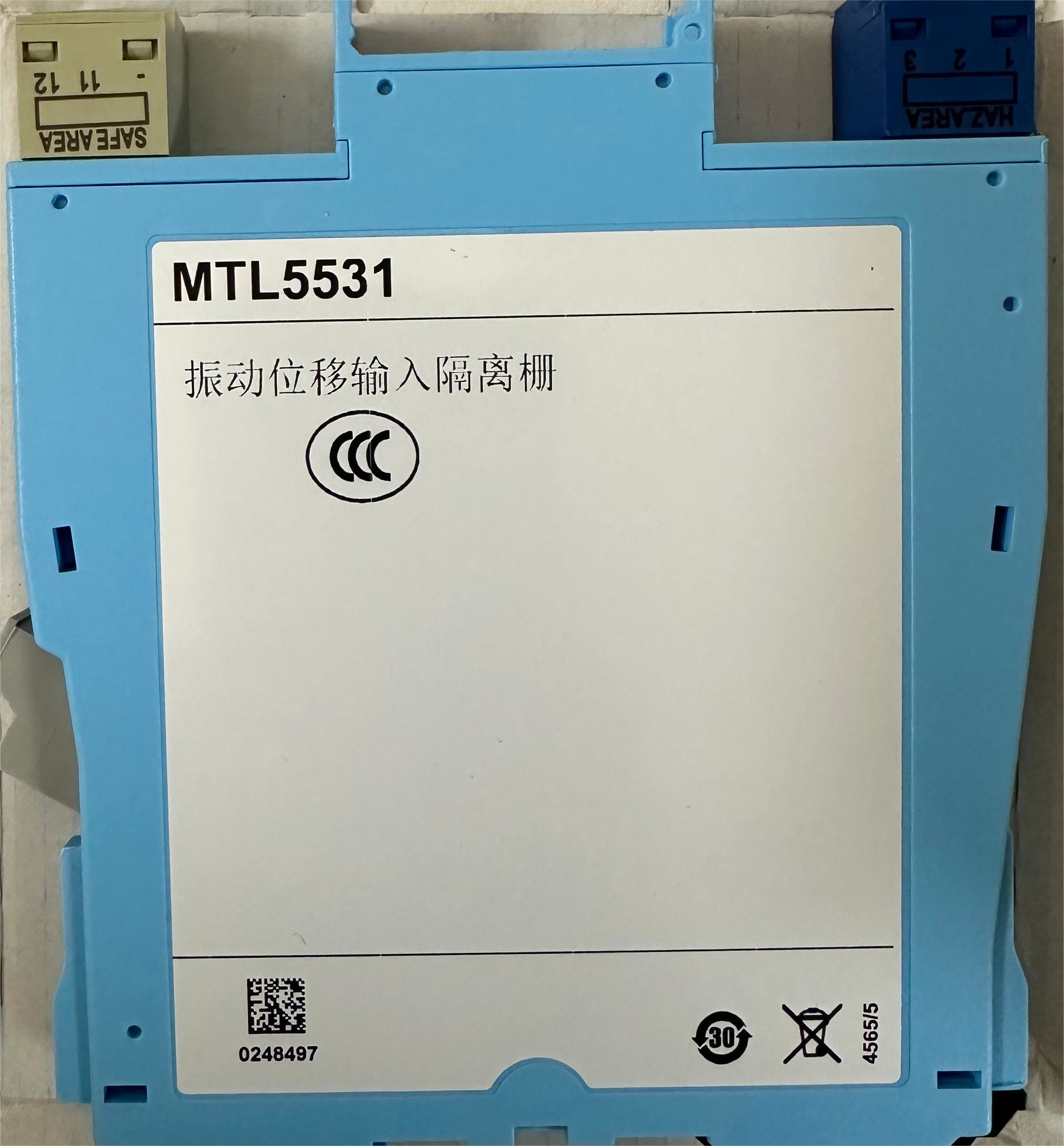

CE 3.3mA MTL5531 Trasduttore di vibrazioni Interfaccia 2 filo
Specificativi del prodotto
| Attributo |
Valore |
| Tipo di sensore |
con una lunghezza massima di 20 mm o più |
| Input della zona pericolosa |
Impedenza di ingresso (terminali 2 e 3): 10kΩ |
| Intervallo del segnale |
Il limite massimo di tensione è pari a 0,25 V. |
| Coefficiente di temperatura |
±50 ppm/°C (10 a 65°C) ±100 ppm/°C (~20 a 10°C) |
| Impedanza di uscita della zona sicura |
< 20Ω |
| Indicatore LED |
Verde: indicazione della potenza |
Descrizione del prodotto

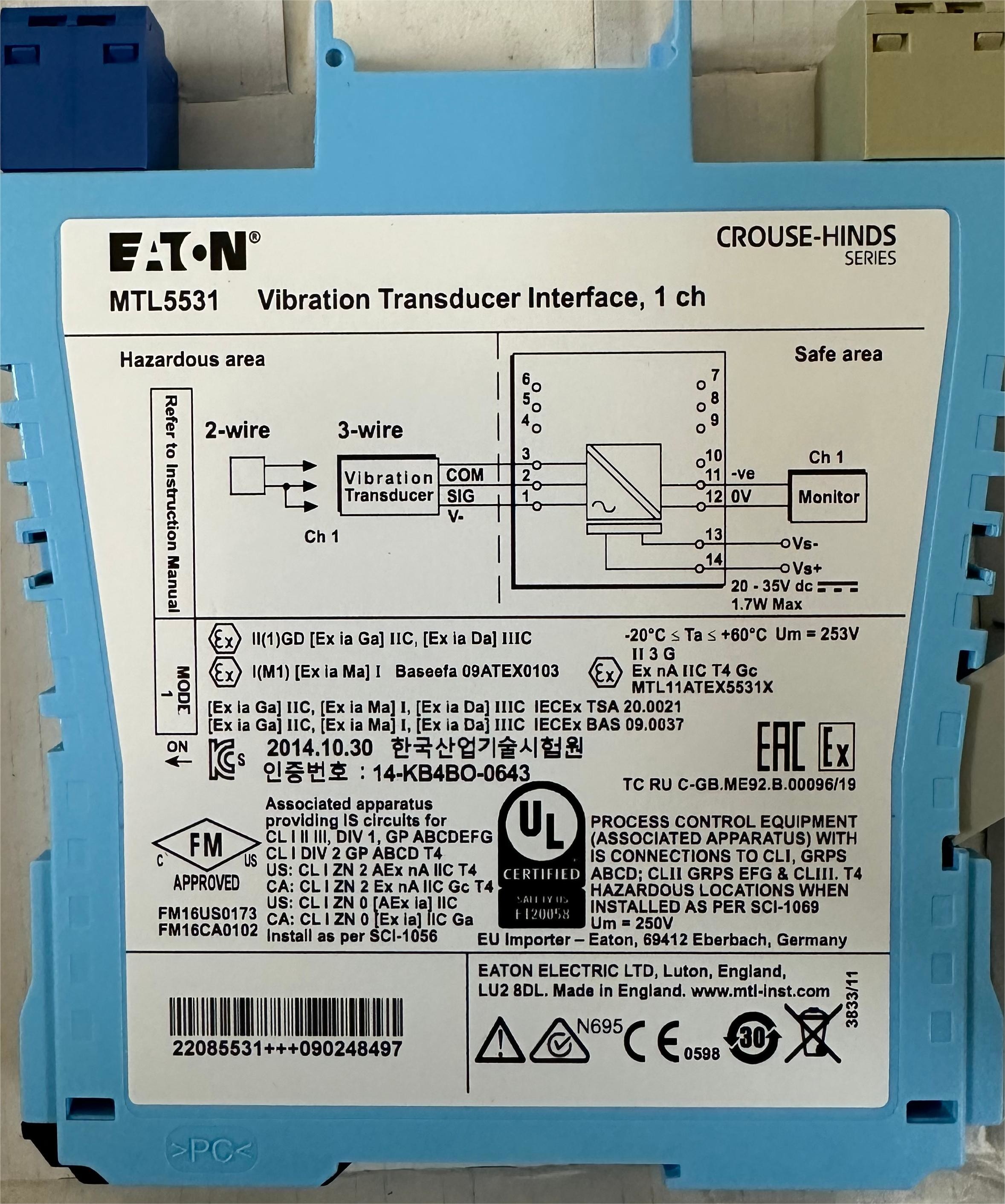

L'MTLx531 ripete un segnale da un sensore di vibrazioni in una zona pericolosa, fornendo un'uscita per un sistema di monitoraggio nella zona sicura.L'interfaccia è compatibile con le sonde a 3 fili di corrente vorticale e gli accelerometri o i sensori di corrente a 2 fili; la selezione è effettuata da un interruttore sul lato del modulo.
Specificità dettagliate
Posizione della sorgente del segnale:Zona 0, IIC, zona pericolosa T4-6 se adeguatamente certificata
Div. 1, luogo pericoloso del gruppo A
Input per la zona pericolosa
Impedanza di ingresso:10kΩ (terminali 2 e 3)
Specifiche del trasduttore
Corrente di alimentazione (2 fili):3.3mA (nominale) per sensori a due fili, selezionabili dall'utente tramite interruttore
Distanza del segnale:Minimo -20V, massimo -0,5V
Caratteristiche di prestazione
Accuratezza di trasferimento di corrente continua a 20°C:< ± 50 mV
Accuratezza di trasferimento CA:
- 0 Hz a 1 kHz: ±1%
- 1 kHz a 10 kHz: -5% a +1%
- 10 kHz a 20 kHz: -10% a +1%
Coefficiente di temperatura:
- ±50 ppm/°C (10 a 65°C)
- ± 100 ppm/°C (-20 a 10°C)
larghezza di banda di tensione:-3 dB a 47 kHz (tipico)
Risposta di fase:
- < 14 μs, equivalente a:
- -1° a 200 Hz
- -3° a 600 Hz
- -5° a 1 kHz
- -50° a 10 kHz
- -100° a 20 kHz
Specifiche di uscita
Impedanza di uscita della zona sicura:< 20Ω
Indicatore LED:Verde: indicazione della potenza
Consumo massimo di corrente:65mA a 24V (10mA di carico del trasduttore)
Dissipazione massima di potenza:1.33W
Informazioni sulla sicurezza
Termini da 3 a 1:Uo=26.6V Io=94mA Po=0.66W Um = 253V rms o dc
Termini da 3 a 2:Apparecchi non di stoccaggio dell'energia ≤ 1,5 V, ≤ 0,1 A e ≤ 25 mW
