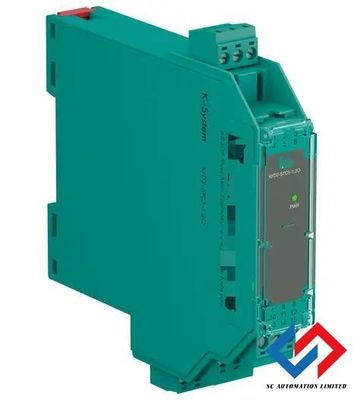

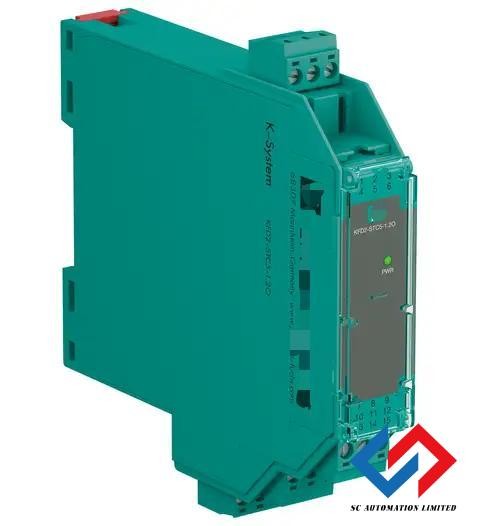

منبع تغذیه ترانسمیتر هوشمند P+F KFD2-STC5-1.2O 4-20mA SIL 2

اين سيگنال کنديشنر جدايي گالوانيكي بين مدار هاي ميدان و مدار هاي کنترل را فراهم مي کند. دستگاه فرستنده هاي SMART دو سيم و سه سيم را فراهم مي کندو همچنین می تواند با منابع فعلی SMART 2 سیم استفاده شود.

این سیگنال ورودی آنالوگ را به سمت کنترل به عنوان دو سیگنال خروجی جداگانه منتقل می کند.سیگنال های دیجیتال می توانند بر روی سیگنال ورودی در سمت میدان یا سمت کنترل قرار گیرند و به دو جهت منتقل می شوند.

دستگاه یک حالت غوطه ور یا یک خروجی حالت منبع را بر روی پایانه های کنترلی طرف فراهم می کند.دستگاه دارای یک مقاومت داخلی است که می تواند مورد استفاده قرار گیرد اگر مقاومت ارتباطات HART در مدار کنترل بیش از حد پایین استسوکت های آزمایشی برای اتصال ارتباطات HART در ترمینال ها یکپارچه شده اند.

• نوع سیگنال: ورودی آنالوگ
• سطح یکپارچگی ایمنی (SIL): SIL 2
• توانایی سیستماتیک (SC): SC 3
• اتصال: راه آهن برق یا ترمینال های 14 + 15
• ولتاژ نامی: 18... 30 ولت DC
• از بین رفتن قدرت: ≤ 1 W در حداکثر بار
• مصرف برق: ≤ 1.7 W در حداکثر بار

• طرف اتصال: طرف میدان
• اتصال: ترمینال های 1+، 2، 3
• سیگنال ورودی: 4... 20 mA
• ولتاژ مدار باز/جریان مدار کوتاه: ترمینال های 1+، 3: 23 V / 25 mA
• مقاومت ورودی: حداکثر 265 Ω ترمینال 2-، 3، حداکثر 330 Ω ترمینال 1+، 3
• ولتاژ موجود: ≥ 16 ولت در 20 mA؛ ≥ 20 ولت در 4 mA، ترمینال های 1 + 3

• طرف اتصال: طرف کنترل
• بار: 0... 600 Ω
• سیگنال خروجی: 4... 20 mA (تولید بیش از حد > 25 mA)
• رپل: حداکثر 50 μA eff
• منبع برق خارجی: 2... 30 ولت DC

• انحراف: ≤ ± 10 μA از جمله کالیبراسیون، خطی، هیسترز، نوسانات بار و ولتاژ تغذیه
• تاثیر دمای محیط: ≤ 0.25 μA/K
• محدوده فرکانس: ورودی در خروجی: پهنای باند با سیگنال 1 mApp 0... 7.5 kHz (-3 dB)
• زمان قرار گرفتن: 200 μs
• زمان بالا رفتن/پایینی: 100 μs

• ورودی / خروجی: عایق بندی پایه بر اساس IEC 61010-1، ولتاژ عایق بندی نامی 300 Veff
• ورودی / منبع برق: عایق بندی پایه بر اساس IEC 61010-1، ولتاژ عایق بندی نامی 300 Veff
• خروجی / منبع برق: عایق عملکردی، ولتاژ عایق نامی 50 V AC
• خروجی/خروجی: عایق کاری، ولتاژ عایق نامی 50 V AC

• دمای محیط: -20... 70 °C (-4... 158 °F)
• درجه حفاظت: IP20
• اتصال: پایانه های پیچ
• وزن: حدود 150 گرم
• ابعاد: 20 × 124 × 115 میلی متر (0.8 × 4.9 × 4.5 اینچ) (W × H × D) ، نوع خانه B2
• نصب: بر روی ریل نصب 35 میلی متری DIN مطابق با استاندارد EN 60715:2001
