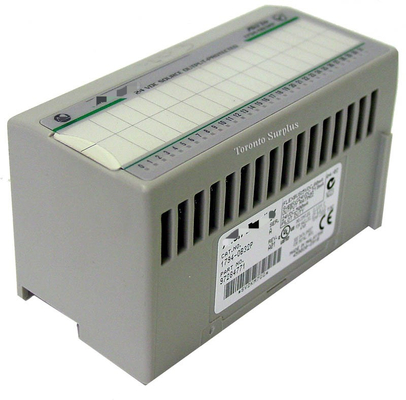

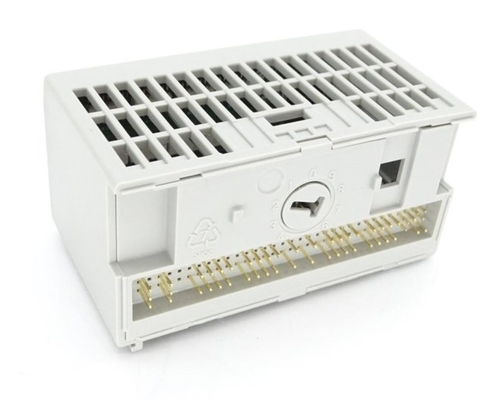

Módulo de Saída Allen Bradley 1794-OB32P 24VDC 32 Canais

O AB 1794-OB32P é um módulo FLEX I/O digital de 24 V DC com 32 saídas eletronicamente fusionadas agrupadas em 2 grupos de 16 saídas, cada uma com fontes de tensão separadas.Este módulo fornece auto-proteção contra sobrecargas e choques de temperatura.

As principais características incluem:

• 32 indicadores de estado amarelo
• Dimensões compactas: 1,8 x 3,7 x 2,1 polegadas
• Montagem de trilhos compatível com o DIN
• Requer unidades de base de terminais 1794-TB32 ou 1794-TB32S
• Intervalo de tensão de saída em estado ativo: 10 V CC a 31,2 V DC
• Dedução máxima da tensão de saída em estado activo: 0,5 V CC
• Corrente de saída: 1 mA a 500 mA por canal (14A no total por módulo)
• Classificações de corrente de grupo: 6A (canais 0-15) e 8A (canais 16-31)
• Corrente de sobretensão de saída máxima: 2A durante 50 ms (repetível a cada 2 s)
• Corrente de fuga de saída fora de estado: 0,5 mA
• Intervalo de alimentação externa de corrente contínua: 10-31,2 V de corrente contínua com ondulação AC de 5%
• Tempos de resposta rápidos: 0,5 ms de desligado para ligado, 1 ms de ligado para desligado
• Tensão de isolamento contínua: 50 V entre o campo e o sistema
• Dissipação térmica: 18,1 BTU/h a 31,2 V CC
• Dissipação de energia: 5,3 W a 31,2 V CC

O 1794-OB32P é um módulo de saída discreto de origem ideal para controlar componentes de corrente contínua de 24 V, incluindo dispositivos de indicação, dispositivos de sondagem,e cargas eléctricas, tais como bobinas de relé e dispositivos acionados por elétrons.
