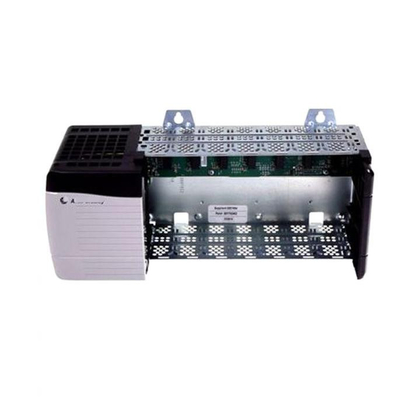

AB contrologix 1756 10 Slots Chassis 1756-A10
Especificações do produto
| Atributo |
Valor |
| Série |
Contrologix |
| Temperatura operacional, série C |
-25…+60 ° C. |
| Temperatura operacional, série B |
0 ° C a +60 ° C. |
| No. de guias de montagem |
Seis (6) |
| Tipo de módulo |
Chassis |
| Montagem |
Montagem do painel |
| Dimensões |
20 x 30 x 8 polegadas |
| Peso |
3,2 libras (1,45 kg) |
Descrição do produto

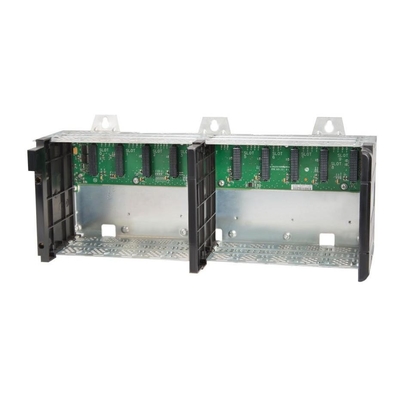

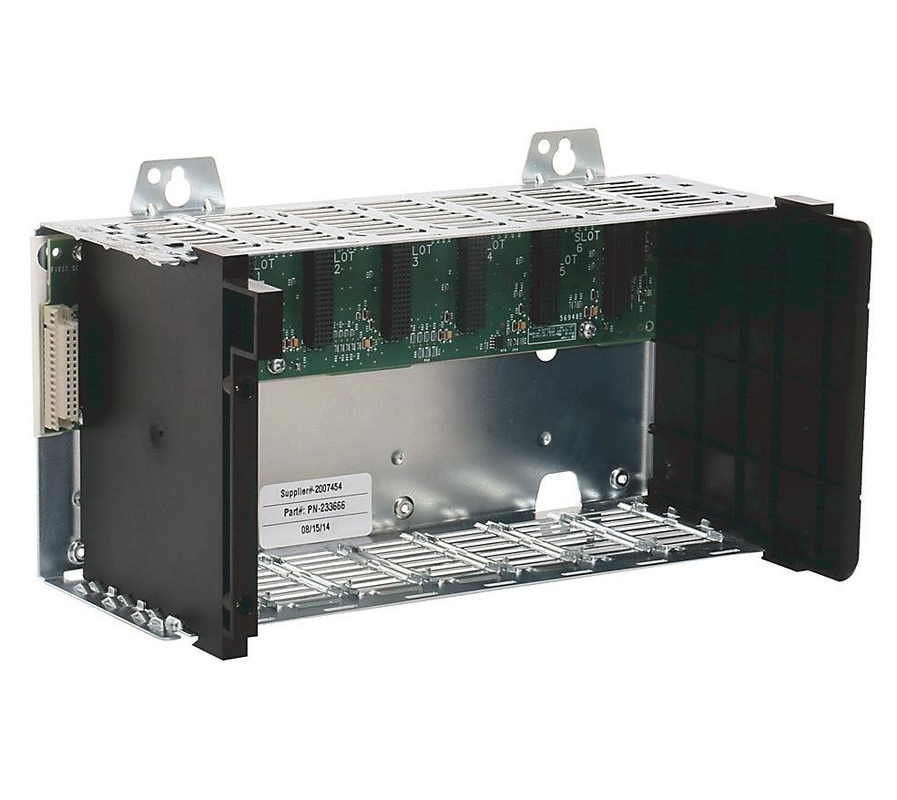

O AB 1756-A10 é um chassi do contrologix de dez slot que fornece conectividade eletrônica entre os módulos do Controllogix. Possui uma classificação de corrente de backplane máxima de 1,5 A @ 1.2VDC, 4A/4A @ 3,3 VCC e 2,8 A/2.8 A @ 24VDC.
Este chassi suporta o painel de montagem com folgas de instalação de 15,3 cm (6,0 pol.) Para folga superior e inferior e 10,2 cm (4,0 pol.), Mais a largura da fonte de alimentação para folga lateral. Quando instalado lado a lado com outro chassi do contrologix, a folga necessária entre o chassi é de 7,7 cm (3,0 pol.), Mais a largura da fonte de alimentação.
O 1756-A10 está disponível em duas séries: B e C. A série B possui uma faixa de temperatura operacional de 0-60 ° C (32-140 ° F), enquanto a série C opera de -25 a +60 ° C (-13 a +140 ° F). Ambas as séries têm uma temperatura máxima de ar circundante de 60 ° C (140 ° F).
O chassi inclui o solo de terra funcional (terminado com fio de cobre de 8,3 mm ou 8 awg) e terra de terra protetora (terminada com fio de cobre de 2,1 mm ou 14 awg), ambos com classificações de isolamento de 90 ° C (194 ° F) ou mais.
Especificações técnicas adicionais incluem:
- Dissipação de energia de 5 watts (6.1 BTU/HR Dissipação térmica)
- Consumo máximo de energia operacional de 1,8w
- Código de temperatura ambiental T5 (América do Norte)
- Código T6 IEC (União Europeia)
- Gabinete de estilo aberto
- Choque operacional resistente de 30G (IEC 60068-2-27)
- Resistência à vibração de 2g a 10-500 Hz quando operacional
Números de peça relacionados
1756-L62-CC
1756-N2
1756-OB8i
1756-L62S
1756-OA16
1756-OB8I-CC
1756-L63
1756-OA16-CC
1756-OC8
1756-L63-CC
1756-OA16I
1756-OC8-CC
1756-L63s
1756-OA16I-CC
1756-of4
1756-L64
1756-OA8
1756-de4-cc
1756-L64-CC
1756-OA8-CC
1756-of6ci
1756-L65
1756-OA8D
1756-of6ci-cc
1756-L71-CC
1756-OA8D-CC
1756-of6vi
1756-L73-CC
1756-OA8E
1756-de6vi-cc
1756-LSP
1756-OA8E-CC
1756-of8
1756-M02AE
1756-OB16D
1756-de8-cc
1756-M02AE-CC
1756-OB16D-CC
1756-of8h
1756-M02As
1756-OB16E
1756-of8h-cc
1756-M02AS-CC
1756-OB16E-CC
1756-OG16
1756-M03SE
1756-OB16I
1756-OG16-CC
1756-M03SE-CC
1756-OB16I-CC
1756-OH8i
1756-M08SE
1756-OB16is
1756-OH8I-CC
1756-M08SE-CC
1756-OB16IS-CC
1756-on8
1756-M08SEG
1756-OB32
1756-on8-cc
1756-M16SE
1756-OB32-CC
1756-OV16E
1756-M16SE-CC
1756-OB8
1756-OV16E-CC
1756-ow16i
1756-OB8-CC
1756-OV32E
1756-ow16i-cc
1756-OB8EI
1756-OV32E-CC
1756-ox8i
1756-OB8EI-CC
1756-PA72-CC
1756-ox8i-cc
1756-PA72
1756-PA75
Perguntas frequentes
Qual é o método de montagem suportado do 1756-A10?
O 1756-A10 suporta montagem do painel direto através das guias de montagem.
Quantos slots do Módulo Contrológix o 1756-A10 tem?
O 1756-A10 tem dez (10) slots.
O slot da fonte de alimentação incluído na contagem de slots do 1756-A10?
O slot da fonte de alimentação, localizado no lado esquerdo do chassi, não faz parte da contagem de slots do chassi.
