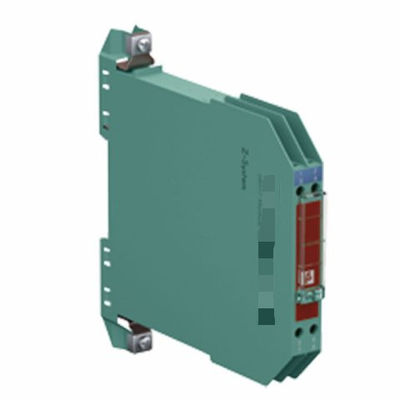

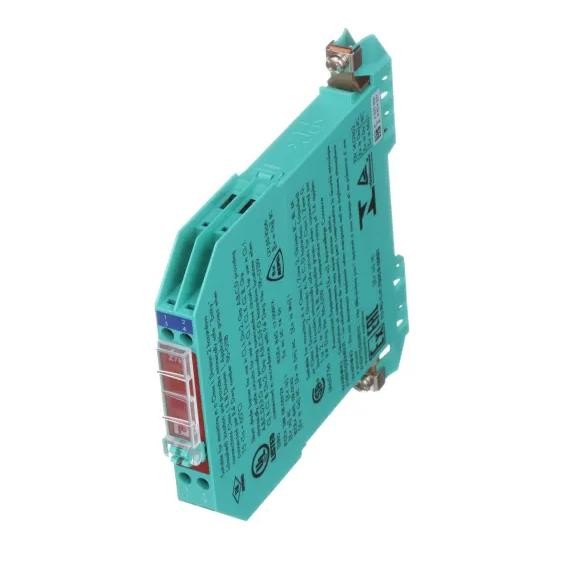

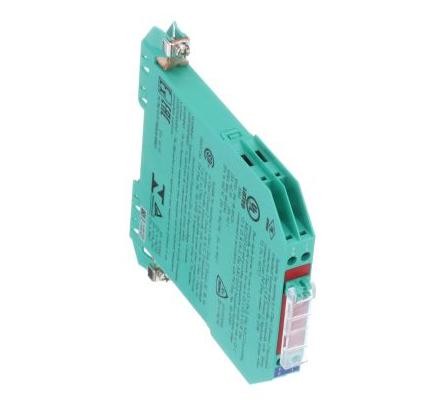

P+F Z787 Barreira Zener 50mA DC Polaridade positiva

A Barreira Zener Z787 é uma versão DC de 2 canais, com polaridade positiva, projetada para montagem em trilho DIN com capacidade de retorno de diodo. Possui uma tensão de trabalho de 26,5 V a 10 µA e resistência em série máxima de 327 Ω.

• Tipo: Versão DC, polaridade positiva
• Resistência nominal: 300 Ω
• Resistência em série (terminais 1, 8): máx. 327 Ω
• Queda de tensão (terminais 4, 5): 1,2 V + (36 Ω x corrente de sinal)
• Classificação do fusível: 50 mA

• Conexão em área perigosa: terminais 1, 2; 3, 4
• Conexão em área segura: terminais 5, 6; 7, 8

• Loop de alimentação: máx. 27 V
• Loop de medição: máx. 26,5 V a 10 µA
• Tensão segura máxima: 250 V

• Temperatura ambiente: -20 ... 60 °C (-4 ... 140 °F)
• Temperatura de armazenamento: -25 ... 70 °C (-13 ... 158 °F)
• Umidade relativa: máx. 75%, sem condensação

• Grau de proteção: IP20
• Conexão: bornes de parafuso
• Seção transversal do núcleo: máx. 2 x 2,5 mm²
• Massa: aprox. 150 g
• Dimensões: 12,5 x 115 x 116 mm (0,5 x 4,5 x 4,6 polegadas) (L x A x P)
• Montagem: em trilho de montagem DIN de 35 mm de acordo com a EN 60715:2001

• Certificado de exame de tipo da UE: BAS 01 ATEX 7005
• Marcação: II (1)GD, I (M1) [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
• Tensão: 28 V
• Corrente: 93 mA
• Potência: 650 mW
• Certificado: TÜV 99 ATEX 1484 X
• Certificado IECEx: IECEx BAS 09.0142, IECEx BAS 17.0091X
• Desenho de controle de aprovação FM: 116-0118
• Desenho de controle de aprovação UL: 116-0139 (cULus)
