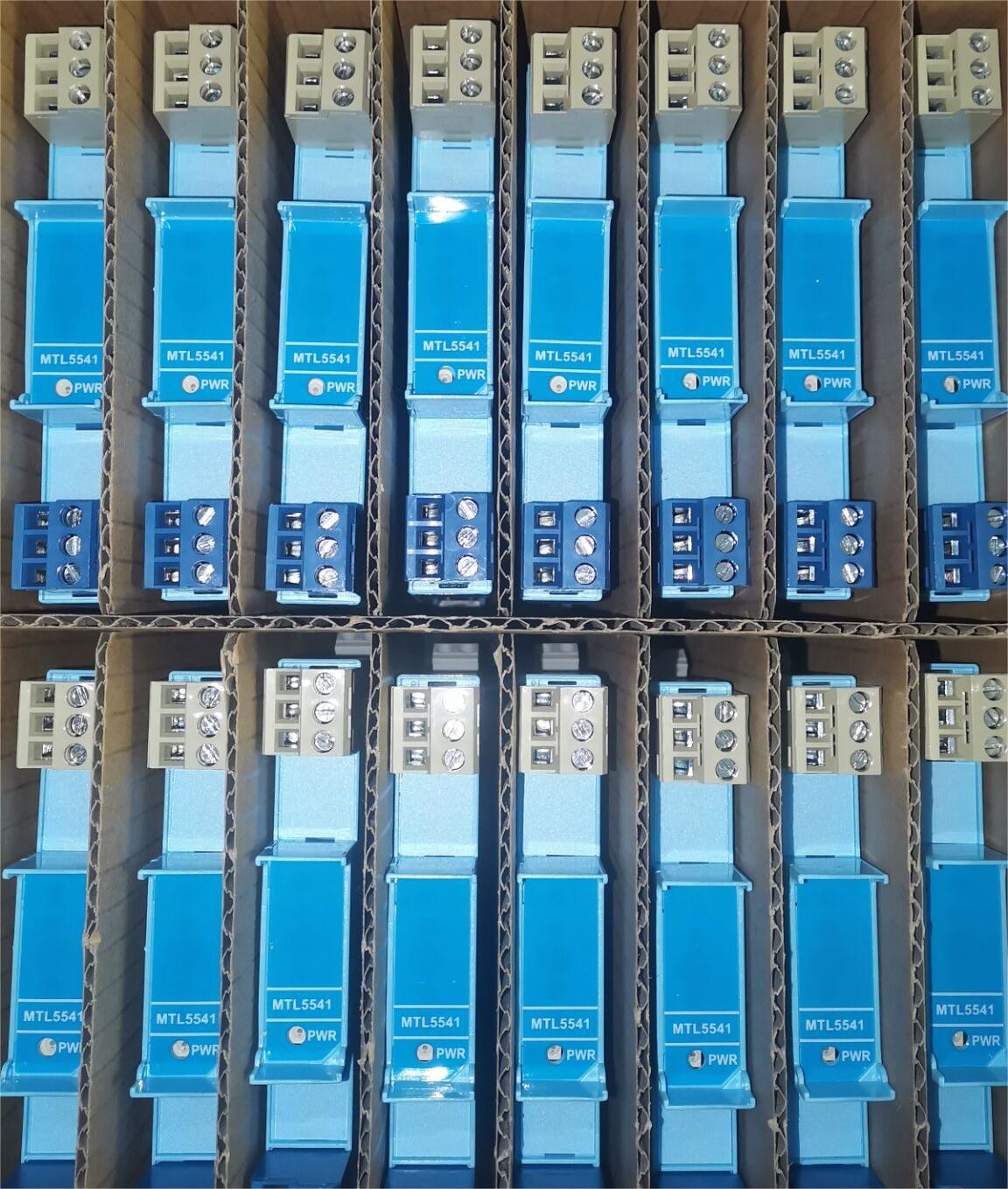

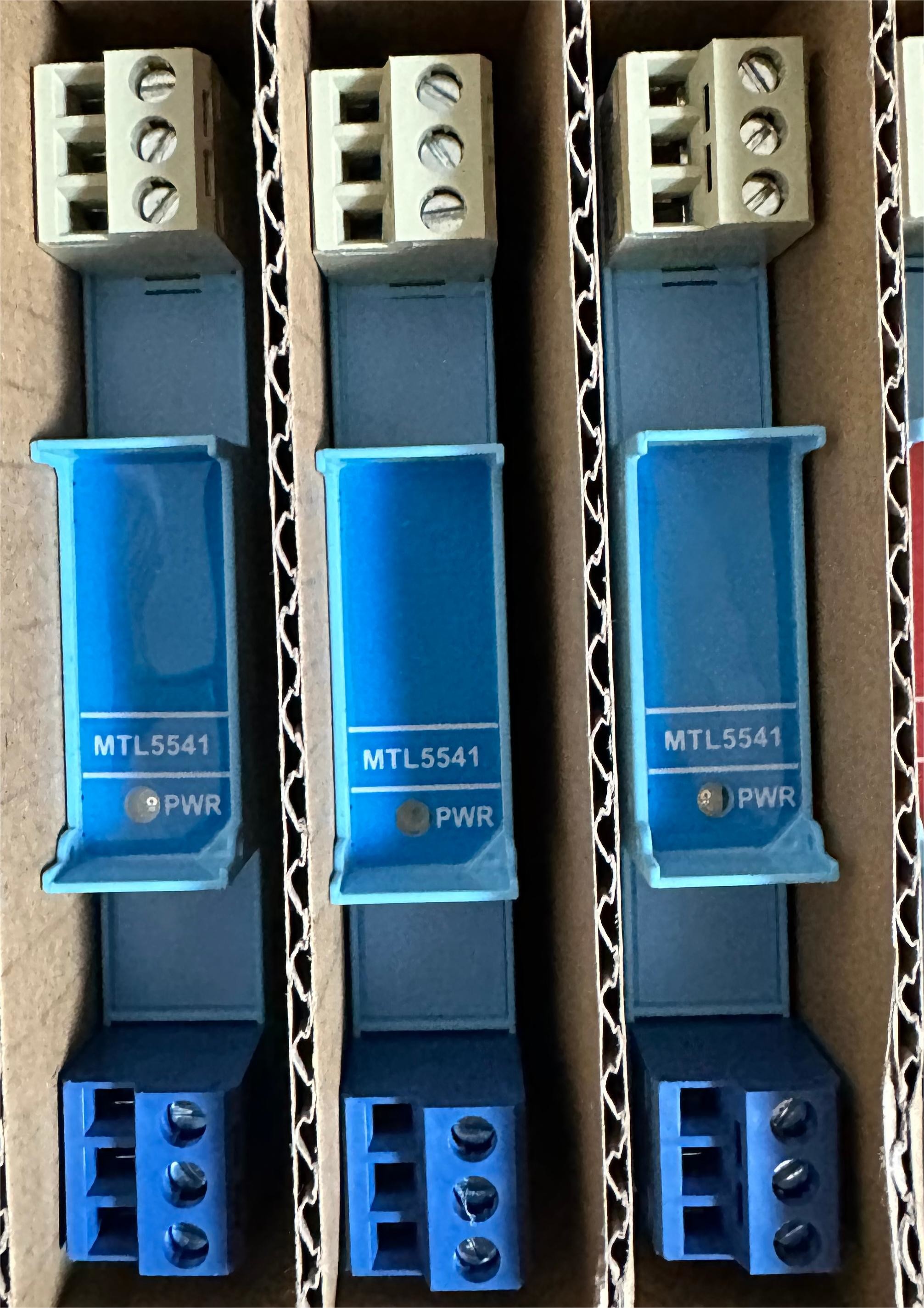

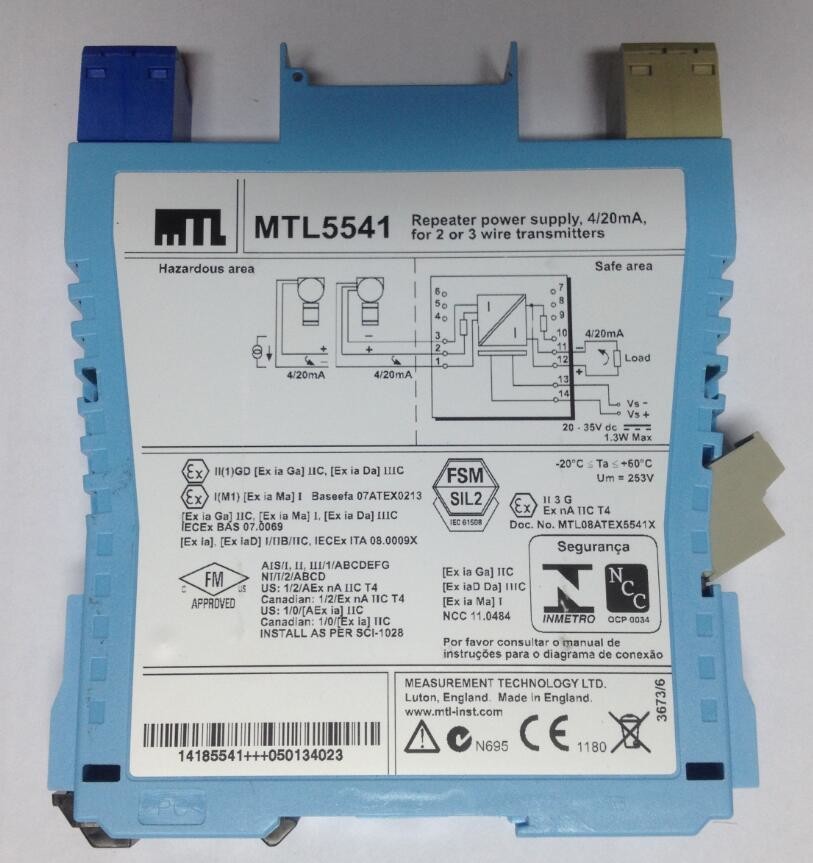

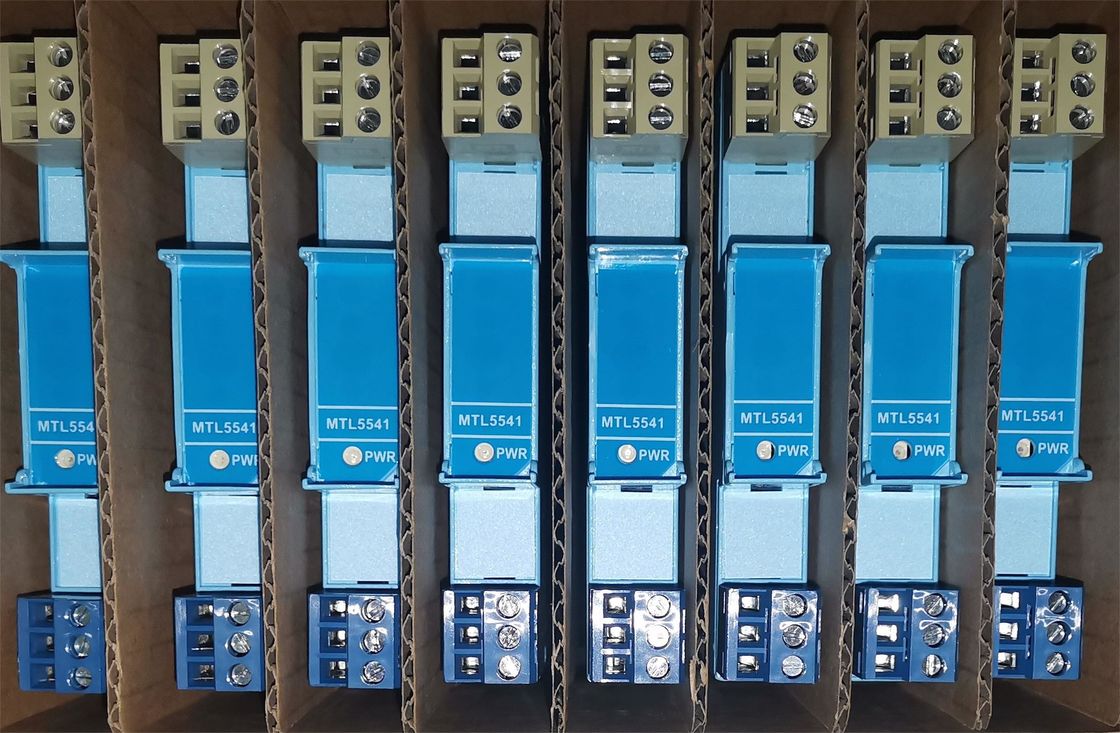

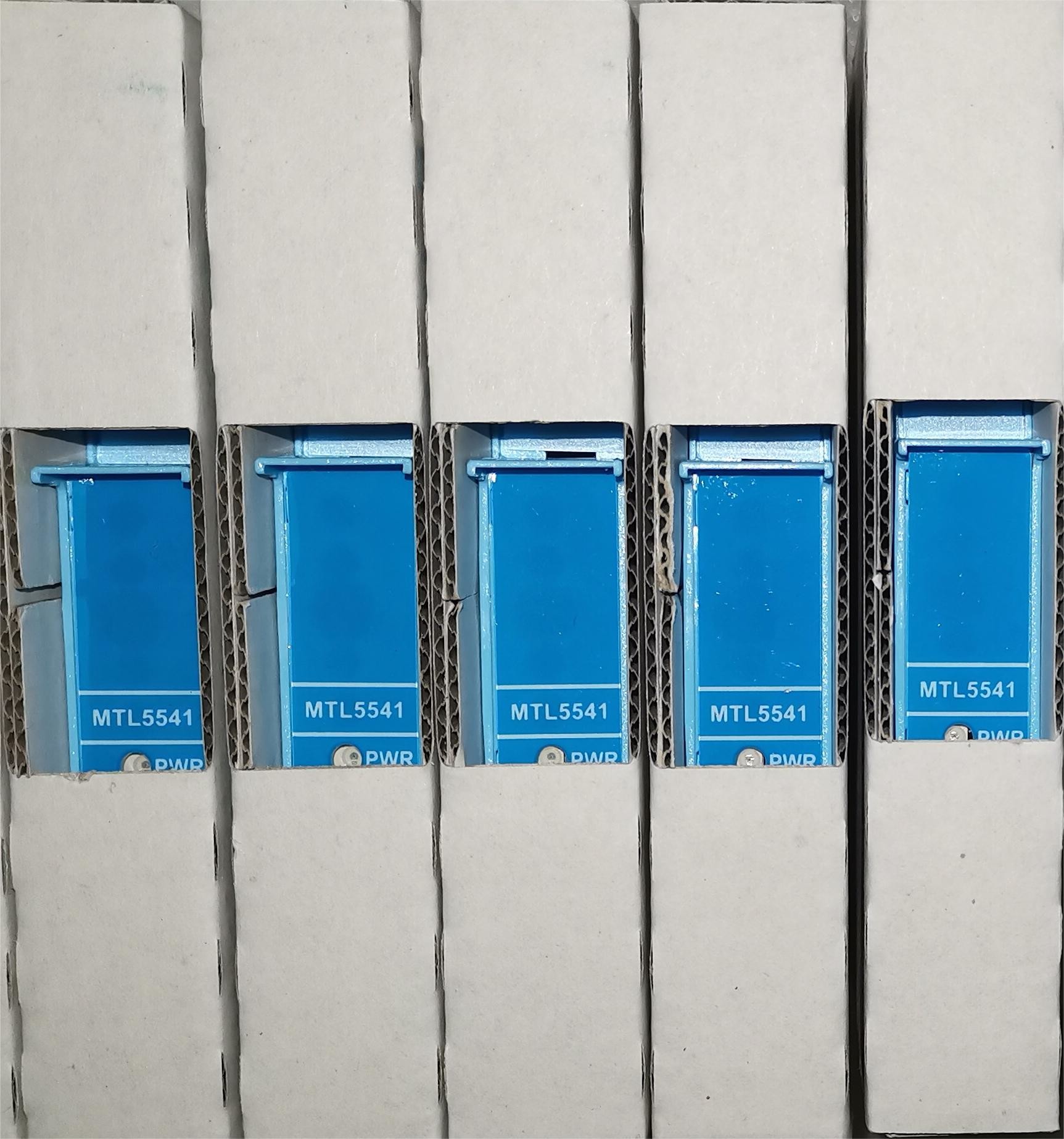

MTL5541 Repetidor de alimentação 24mA HART LED Indicador
Atributos do produto
| Atributo |
Valor |
| Número de canais |
Um. |
| Desvio de temperatura |
< 0,8 μA/°C |
| Tempo de resposta |
Estabiliza-se dentro de 10% do valor final dentro de 50 μs |
| Comunicações suportadas |
HART (apenas terminais 1 e 2) |
| Indicador LED |
Verde: indicação de potência |
| Dissipação máxima de potência na unidade |
51 mA a 24 V |
Descrição do produto
O MTLx541 fornece uma fonte de corrente contínua totalmente flutuante para energizar um transmissor convencional de 4/20mA de 2 ou 3 fios, que se encontra numa zona de risco,e repete a corrente em outro circuito flutuante para conduzir uma carga de área seguraPara os transmissores HART de 2 fios, a unidade permite sinais de comunicação bidirecionais sobrepostos na corrente de circuito de 4/20 mA.o MTLx541S atua como um sumidouro de corrente para uma conexão de área segura em vez de conduzir uma corrente para a cargaAs fontes de corrente alimentadas separadamente, tais como transmissores de 4 fios, podem ser ligadas, mas não suportam a comunicação HART.
Especificações
Número de canais:
Um.
Localização do transmissor:
Zona 0, IIC, zona perigosa T4-6 se certificada adequadamente
Divisão 1, local perigoso do grupo A
Saída da zona segura:
Faixa de sinal: 4 a 20 mA
Sub/excedente da gama: 0 a 24 mA
Resistência à carga da zona segura (MTLx541):
@ 24mA: 0 a 360Ω
@ 20mA: 0 a 450Ω
Carga na zona segura (MTLx541S):
Câmbio de corrente: 600Ω no máximo.
Fonte de tensão máxima: 24 V dc
Resistência de saída do circuito de área segura: > 1MΩ
Circuito de ondulação da zona segura:
< 50 μA de pico a pico
Entrada da zona de perigo:
Faixa de sinal: 0 a 24 mA (incluindo a faixa superior)
Voltagem do transmissor: 16,5 V a 20 mA
Precisão de transferência a 20°C:
Melhor que 15 μA
Desvio de temperatura:
< 0,8 μA/°C
Tempo de resposta:
Estabiliza-se dentro de 10% do valor final dentro de 50 μs
Comunicações suportadas:
HART (apenas terminais 1 e 2)
Indicador LED:
Verde: indicação de potência
Consumo máximo de corrente (com sinal de 20 mA):
51 mA a 24 V
Dissipação de potência dentro da unidade (com sinal de 20 mA):
MTLx541 0,7W @ 24V dc
MTLx541S 1,0 W @ 24 V dc
Descrição de segurança:
Os terminais 2 a 1 e 3:
Uo = 28 V Io = 93 mA Po = 651 mW Um = 253 V rms ou dc
Terminais 1 a 3:
Aparelhos simples ≤1,5 V, ≤0,1 A e ≤25 mW; podem ser ligados, sem qualquer certificação adicional, a qualquer circuito IS com uma tensão de circuito aberto < 28 V
