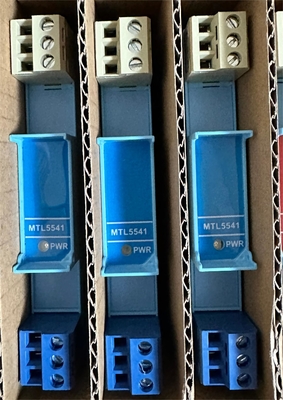

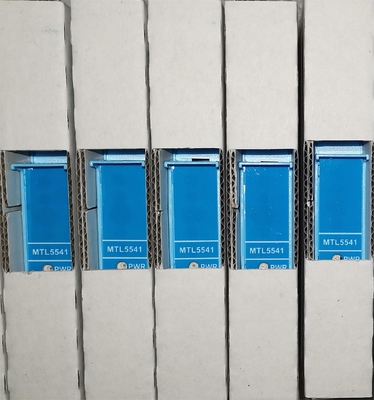

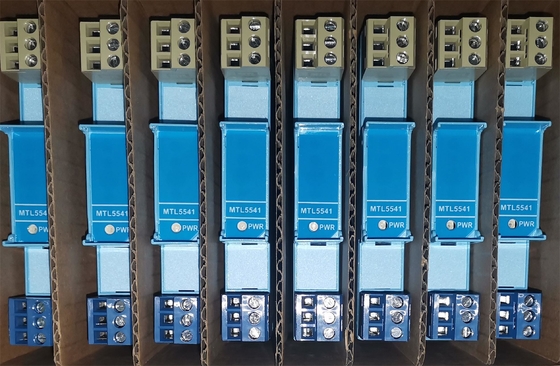

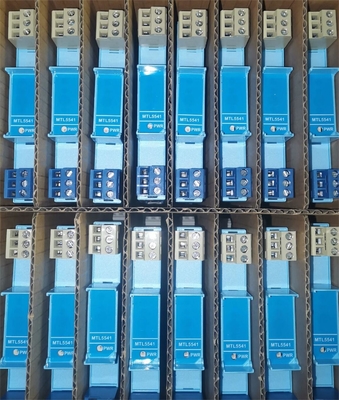

MTL5541 Источник питания повторителя 24 мА, индикатор HART LED
Атрибуты продукта
| Атрибут |
Значение |
| Количество каналов |
Один |
| Дрейф температуры |
< 0,8 мкА/°C |
| Время отклика |
Устанавливается в пределах 10% от конечного значения в течение 50 мкс |
| Поддерживаемые коммуникации |
HART (только клеммы 1 и 2) |
| Светодиодный индикатор |
Зеленый: индикация питания |
| Максимальная рассеиваемая мощность внутри устройства |
51 мА при 24 В |
Описание продукта

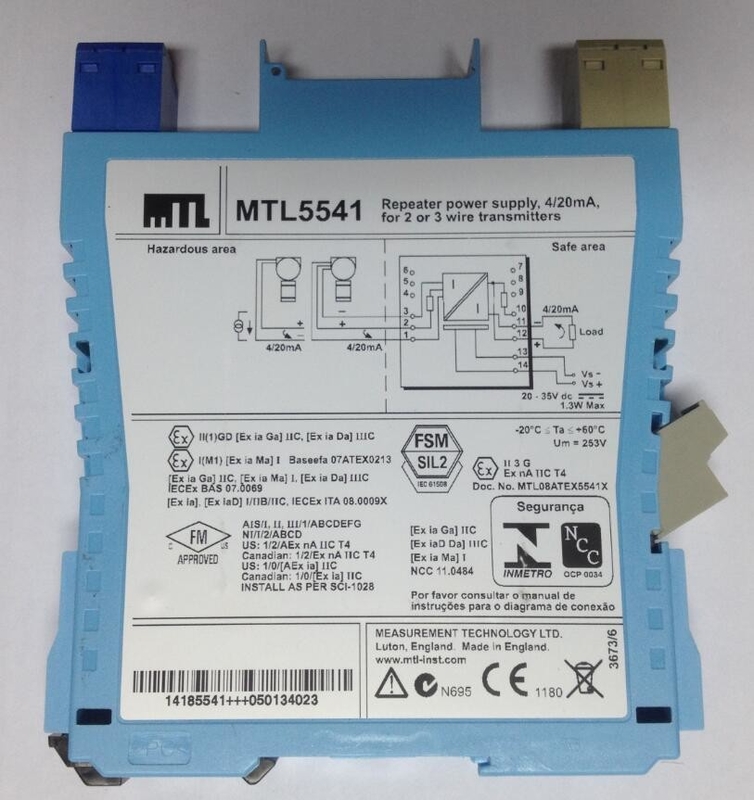

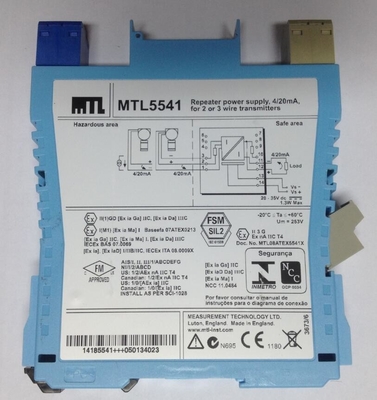

MTLx541 обеспечивает полностью плавающий источник постоянного тока для питания обычного 2- или 3-проводного передатчика 4/20 мА, который расположен во взрывоопасной зоне, и повторяет ток в другой плавающей цепи для управления нагрузкой в безопасной зоне. Для 2-проводных передатчиков HART устройство позволяет двунаправленную передачу сигналов связи, наложенных на ток петли 4/20 мА. Альтернативно, MTLx541S действует как токовый сток для подключения к безопасной зоне, а не подает ток в нагрузку. Отдельно питаемые источники тока, такие как 4-проводные передатчики, могут быть подключены, но не будут поддерживать связь HART.
Технические характеристики
Количество каналов:
Один
Расположение передатчика:
Зона 0, IIC, T4-6 взрывоопасная зона, если сертифицировано надлежащим образом
Раздел 1, группа A взрывоопасное местоположение
Выход безопасной зоны:
Диапазон сигнала: от 4 до 20 мА
Превышение/понижение диапазона: от 0 до 24 мА
Сопротивление нагрузки безопасной зоны (MTLx541):
При 24 мА: от 0 до 360 Ом
При 20 мА: от 0 до 450 Ом
Нагрузка безопасной зоны (MTLx541S):
Токовый сток: 600 Ом макс.
Максимальный источник напряжения: 24 В постоянного тока
Сопротивление выхода цепи безопасной зоны: > 1 МОм
Пульсация цепи безопасной зоны:
< 50 мкА пик-в-пик
Вход взрывоопасной зоны:
Диапазон сигнала: от 0 до 24 мА (включая превышение диапазона)
Напряжение передатчика: 16,5 В при 20 мА
Точность передачи при 20°C:
Лучше, чем 15 мкА
Дрейф температуры:
< 0,8 мкА/°C
Время отклика:
Устанавливается в пределах 10% от конечного значения в течение 50 мкс
Поддерживаемые коммуникации:
HART (только клеммы 1 и 2)
Светодиодный индикатор:
Зеленый: индикация питания
Максимальное потребление тока (с сигналом 20 мА):
51 мА при 24 В
Рассеиваемая мощность внутри устройства (с сигналом 20 мА):
MTLx541 0,7 Вт при 24 В постоянного тока
MTLx541S 1,0 Вт при 24 В постоянного тока
Описание безопасности:
Клеммы 2 к 1 и 3:
Uo =28 В Io =93 мА Po =651 мВт Um = 253 В среднеквадратичное значение или постоянный ток
Клеммы 1 к 3:
Простой аппарат ≤1,5 В, ≤0,1 А и ≤25 мВт; может быть подключен без дальнейшей сертификации в любую IS-петлю с напряжением разомкнутой цепи<28 В
