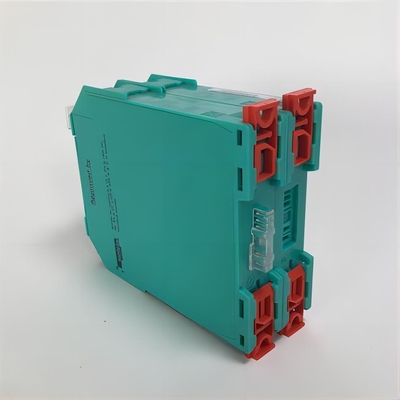

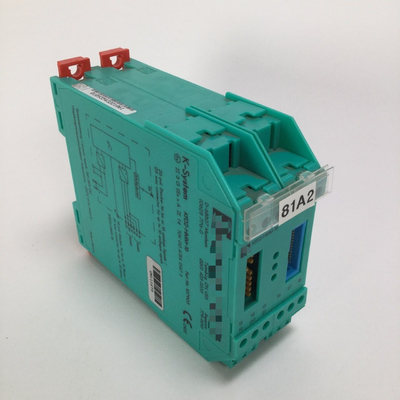

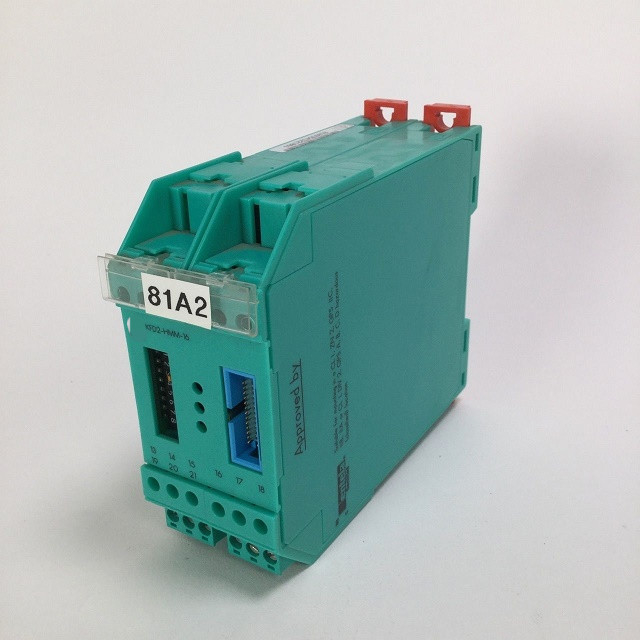

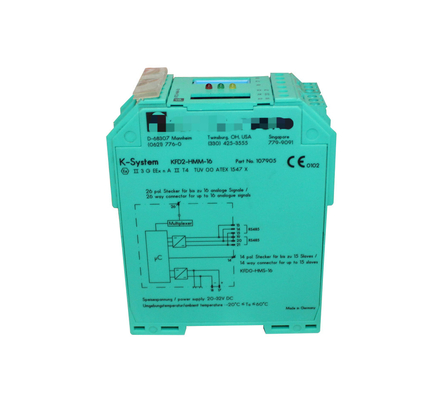

Name: SIL 3 HART Multiplexer Master KFD2-HMM-16 16-канальный
Brand: SC Automation Limited
SKU: KFD2-HMM-16
Availability: InStock

SIL 3 HART Multiplexer Master KFD2-HMM-16 16-канальный

SIL 3 HART Multiplexer Master KFD2-HMM-16 16-Channel

Основная информация

Место происхождения:	Германия
Фирменное наименование:	P+F
Сертификация:	PF 07 CERT 1143 X
Номер модели:	KFD2-HMM-16

Количество мин заказа:	1 шт.
Цена:	договоренно
Упаковывая детали:	Стандартная картонная упаковка
Время доставки:	по запросу
Условия оплаты:	Т/Т
Поставка способности:	100 шт в месяц

Контакт Chat Now

Маркировка:

пространство для маркировки спереди

Уровень целостности безопасности (SIL):

SIL 3

Степень защиты:

IEC 60529:2001

Соединение поставок:

терминалы 17+, 18-

Температура окружающей среды:

-20... 60 °C (-4... 140 °F)

Размеры:

40 x 107 x 115 мм (1,6 x 4,2 x 4,5 дюйма) (W x H x D), корпус типа C1

Выделить:

SIL 3 Мастер мультиплексера

Мастер мультиплексера

KFD2-HMM-16

Ведущее устройство мультиплексора HART SIL 3 KFD2-HMM-16

Ключевые атрибуты

Атрибут	Ценить
Маркировка	Место для маркировки спереди
Уровень полноты безопасности (SIL)	Уровень безопасности 3
Степень защиты	МЭК 60529:2001
Подключение питания	Терминалы 17+, 18-
Температура окружающей среды	-20...60°С (-4...140°F)
Размеры	40 x 107 x 115 мм (1,6 x 4,2 x 4,5 дюйма) (Ш x В x Г), тип корпуса C1

Обзор продукта

Главный мультиплексор KFD2-HMM-16 представляет собой 16-канальное устройство с питанием 24 В постоянного тока (шина питания) и входом полевого устройства HART (версии 5–7). Он поддерживает подключение до 15 ведомых устройств KFD0-HMS-16 и достигает уровня полноты безопасности (SIL) 3 в соответствии с IEC/EN 61508.

Технические характеристики

Функциональная безопасность

Уровень полноты безопасности (SIL): 3

Источник питания

Подключение: клеммы 17+, 18-
Номинальное напряжение: 20 ... 32 В постоянного тока типично при 100 мА
Потребляемая мощность: макс. 3 Вт

Каналы сигналов HART

Соответствие: вход полевого устройства HART (версия 5–7)
Подключение: 26-контактный плоский кабель для аналоговых соединений.
14-контактный плоский кабель для соединения «ведущий-ведомый» между KFD2-HMM-16 и KFD0-HMS-16.
Ток утечки: < 3 мкА при -20 ... 85 °C (-4 ... 185 °F)
Согласующий резистор: внешний 230...500 Ом стандарт (возможно до 1000 Ом)
Выходное напряжение: ≥ 400 мВ сс (при указанном выше сопротивлении терминатора)
Выходное сопротивление: 100 Ом или меньше, емкостная связь.
Входное сопротивление: согласно спецификации HART.
Диапазон входного напряжения: 0,08...4 В сс; тип. ± 5,2 В в качестве местного задания

Интерфейс

Скорость передачи: 9600, 19200 или 38400 бит/с (выбирается пользователем с помощью DIL-переключателя (2 и 3))
Тип: RS-485, 2-проводной многоточечный
Выбор адреса: Для каждого DIL-переключателя выбирается один из 31 возможных адресов (4...8).

Индикаторы и настройки

Элементы управления: DIP-переключатель
Конфигурация: через DIP-переключатели
Маркировка: место для маркировки спереди

Соответствие директивам

Электромагнитная совместимость: Директива 2014/30/ЕС, EN 61326-1:2013 (промышленные помещения)

Экологические характеристики

Степень защиты: IEC 60529:2001.
Температура окружающей среды: -20...60 °C (-4...140 °F)

Механические характеристики

Степень защиты: IP20.
Подключение: винтовые клеммы
Масса: ок. 250 г
Размеры: 40 x 107 x 115 мм (1,6 x 4,2 x 4,5 дюйма) (Ш x В x Г), тип корпуса C1
Монтаж: на DIN-рейку 35 мм в соотв. согласно EN 60715:2001

Сертификация опасной зоны

Сертификат: PF 07 CERT 1143 X.
Маркировка: II 3G Ex nA IIC T4 Gc
Соответствие директивам: Директива 2014/34/ЕС, EN 60079-0:2012+A11:2013, EN 60079-15:2010.
