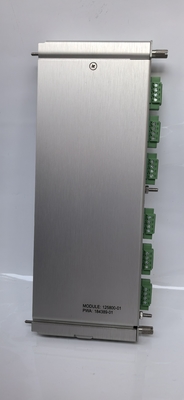

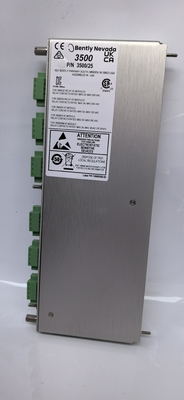

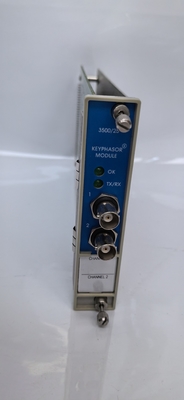

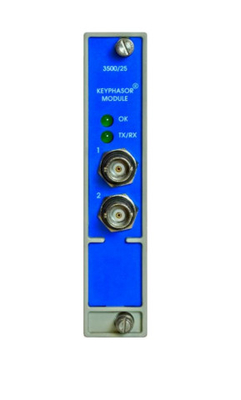

3500/25 Keyphasor Bently Nevada Analizzatore di vibrazioni Modulo Keyphasor 149369-01 125800-01
Specifiche tecniche
| Attributo |
Valore |
| Consumo energetico |
3,2 Watt tipici |
| Impedenza di ingresso |
21,8 kΩ minimo |
| Impedenza di uscita |
Impedenza di uscita bufferizzata massima di 504 Ω |
| Temperatura di conservazione |
Da -40°C a +85°C (da -40°F a +185°F) |
| Umidità |
95%, senza condensa |
| Dimensioni |
119,9 mm x 24,4 mm x 256,5 mm |
| Peso |
0,34 kg (0,76 libbre) |
| RoHS |
Direttiva RoHS 2011/65/UE |
Panoramica del prodotto
Il modulo Keyphasor avanzato 3500/25 è un modulo a mezza altezza a due canali utilizzato per fornire segnali Keyphasor ai moduli di monitoraggio in un rack 3500. Il modulo riceve segnali di ingresso da sonde di prossimità o pickup magnetici e li converte in segnali digitali Keyphasor che indicano quando il segno Keyphasor sull'albero coincide con il trasduttore.
Il sistema di protezione macchinari 3500 può accettare fino a quattro segnali Keyphasor per la configurazione normale e fino a otto in una configurazione abbinata. Questo modulo avanzato offre capacità estese di elaborazione del segnale pur mantenendo la completa compatibilità verso il basso con i moduli Keyphasor esistenti.
Caratteristiche principali
- Design a mezza altezza a due canali
- Compatibile con sonde di prossimità e pickup magnetici
- Supporta fino a otto segnali Keyphasor in configurazione accoppiata
- Capacità di elaborazione del segnale migliorate
- Pienamente compatibile con i sistemi legacy
- Sostituisce il modulo precedente PWA 125792-01 con il 149369-01 aggiornato
Informazioni sull'ordinazione
3500/25-AA-BB-CC
R: Numero di canali
01 - Scheda Keyphasor singola a mezza altezza a 2 canali (ordine per 2 canali)
02 - Due schede Keyphasor a mezza altezza a 2 canali (ordine per 4 canali)
B: Tipo di modulo I/O
01 - Modulo I/O con terminazioni interne
02 - Modulo I/O con terminazioni esterne
03 - I/O barriera interna con terminazioni interne
04 - Modulo I/O isolato con terminazioni interne (per pickup magnetici)
05 - Modulo I/O isolato con terminazioni esterne (per pickup magnetici)
C: Opzione di approvazione dell'agenzia
00 - Non richiesto
01 - cNRTLus (Classe 1, Div 2)
02 - ATEX/IECEx/CSA (Classe 1 Zona 2)
Pezzi di ricambio
149369-01 - Modulo keyphasor avanzato
125800-01 - Modulo I/O Keyphasor (terminazioni interne)
125800-02 - Modulo I/O con tasto isolato (terminazioni interne)
126648-02 - Modulo I/O con tasti isolati (terminazioni esterne)
135473-01 - Modulo I/O Keyphasor (barriere interne e terminazioni interne)
04425545 - Cinturino da polso per messa a terra (monouso)
00580438 - Basetta connettore, terminazione interna, 4 posizioni, verde
166M2391 - Basetta connettore, tipo a molla push-in
00502133 - Basetta connettore, terminazione interna, 12 posizioni, blu
129770 - Guida per l'utente del modulo Keyphasor
131151-01 - Copertura del pannello anteriore vuota a mezza altezza
125388-01 - Telaio a mezza altezza
125565-01 - Guida alle schede
4300111 - Viti di montaggio (quantità ordine 3)
