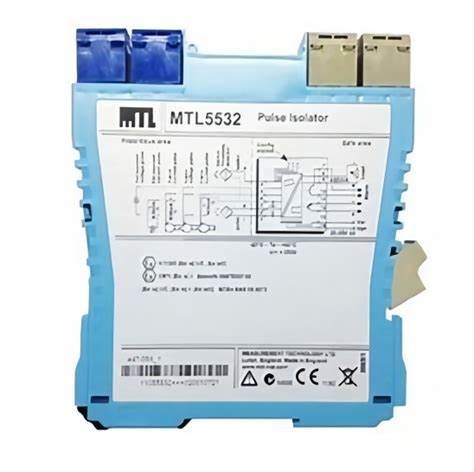

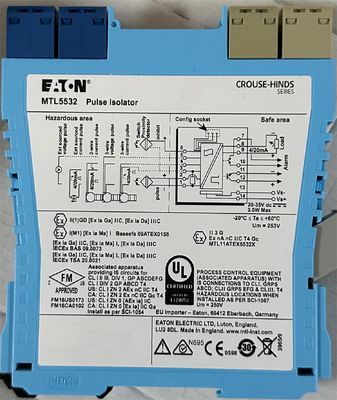

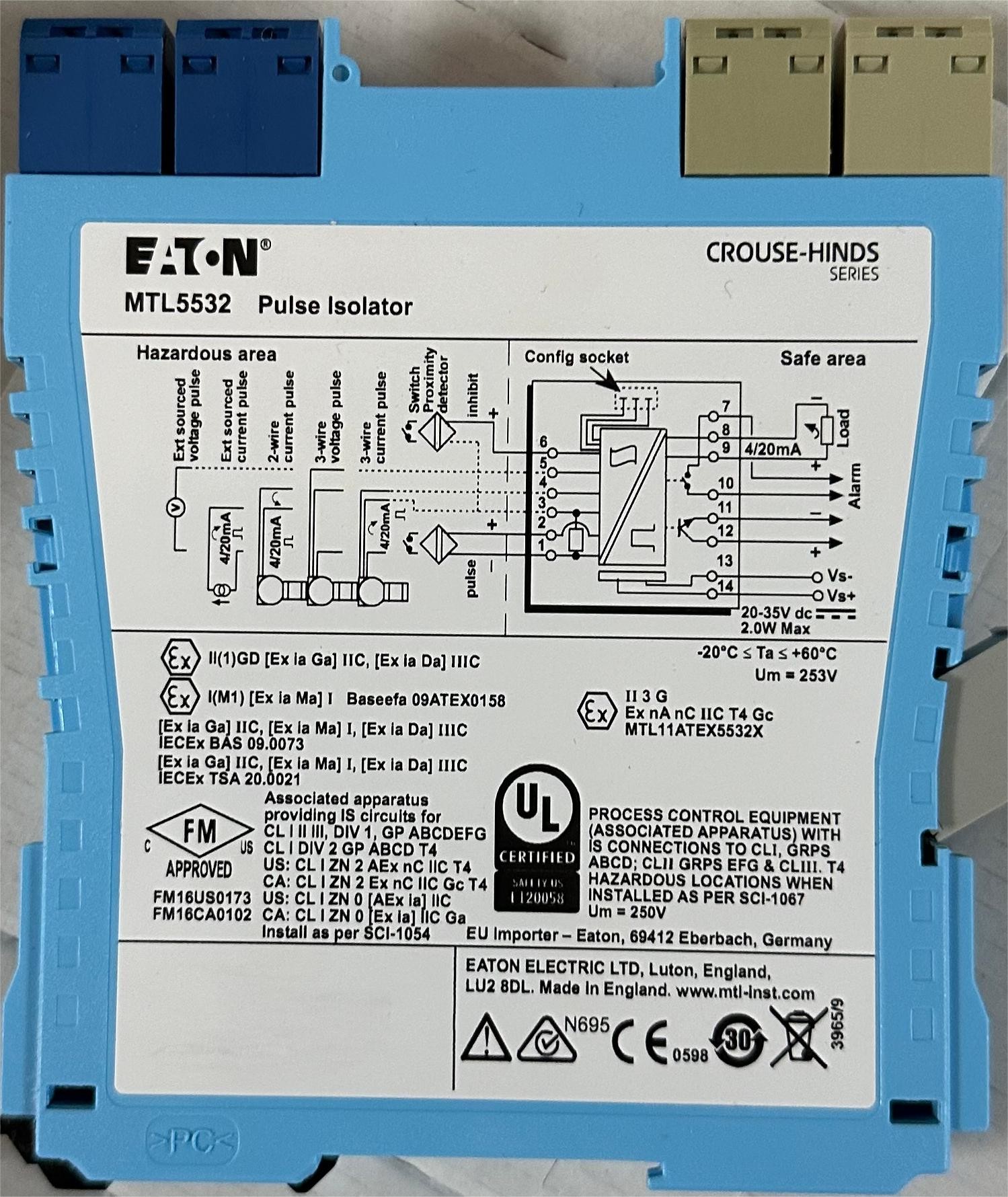

MTL5532 Pulse Isolator 0-50kHz for Hazardous Areas

Duży Obraz : MTL5532 Pulse Isolator 0-50kHz for Hazardous Areas

Szczegóły Produktu:

Miejsce pochodzenia:	USA
Nazwa handlowa:	MTL
Orzecznictwo:	CE
Numer modelu:	MTL5532

Zapłata:

Minimalne zamówienie:	1 sztuka
Cena:	Zbywalny
Szczegóły pakowania:	Standardowe pakowanie kartonu
Czas dostawy:	na żądanie
Zasady płatności:	T/T
Możliwość Supply:	100pcs miesięcznie

Kontakt Rozmawiaj teraz

MTL5532 Pulse Isolator 0-50kHz for Hazardous Areas

Opis

Liczba kanałów:	Jeden, całkowicie pływający.	Typ czujnika:	Przełącznik lub czujnik bliskości (NAMUR/BS EN 6094756:2001)
Lokalizacja przełącznika:	Zone 0, IIC, T6 hazardous area Div. Strefa 0, IIC, strefa niebezpieczna T6 Div. 1,	Wyjście alarmu:	Przekaźnik włączony w przypadku alarmu, 0,5 A przy 35 V DC maks.
Wskaźnik LED:	Zielony: wskazanie zasilania Żółty: świeci, gdy obwód wyjściowy jest włączony Czerwony: miga w przyp	Zakres częstotliwości:	0 – 50 kHz – tryb wyjścia impulsowego 0 – 10 kHz – dla wyjścia analogowego
Podkreślić:	0.5A MTL Safety Barrier , 50kHz MTL Safety Barrier , MTL5532 pulse isolator 35Vdc

0 – 50kHz MTL Safety Barrier MTL5532 Pulse Isolator 35Vdc

Key Specifications

Attribute	Value
Number of channels	One, fully floating
Sensor type	Switch or proximity detector (NAMUR/BS EN 60947–5–6:2001) 2– or 3–wire voltage or pulse transmitter
Location of switch	Zone 0, IIC, T6 hazardous area Div. 1, Group A, hazardous location
Alarm output	Relay ON in alarm, 0.5A @ 35Vdc max.

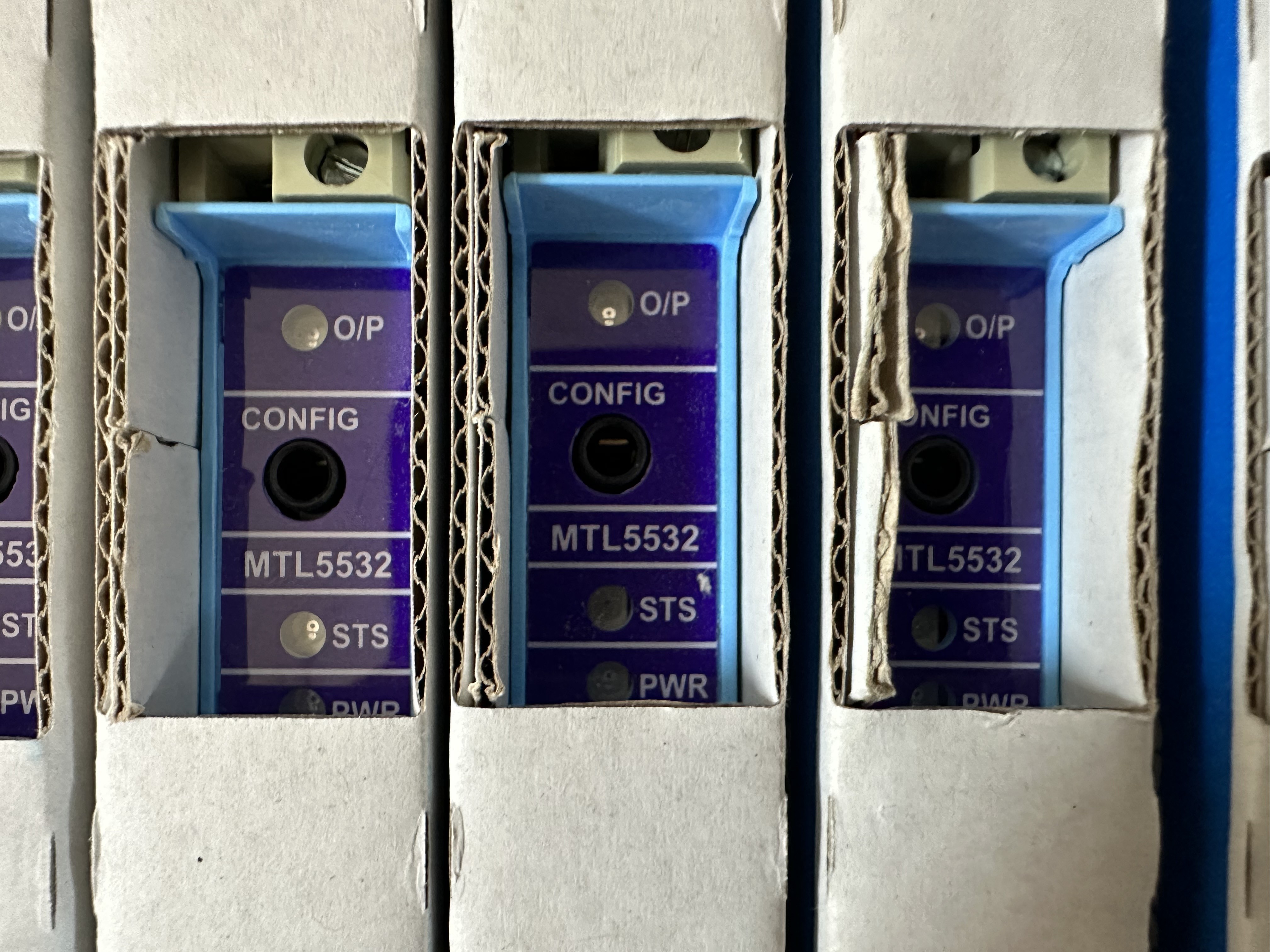

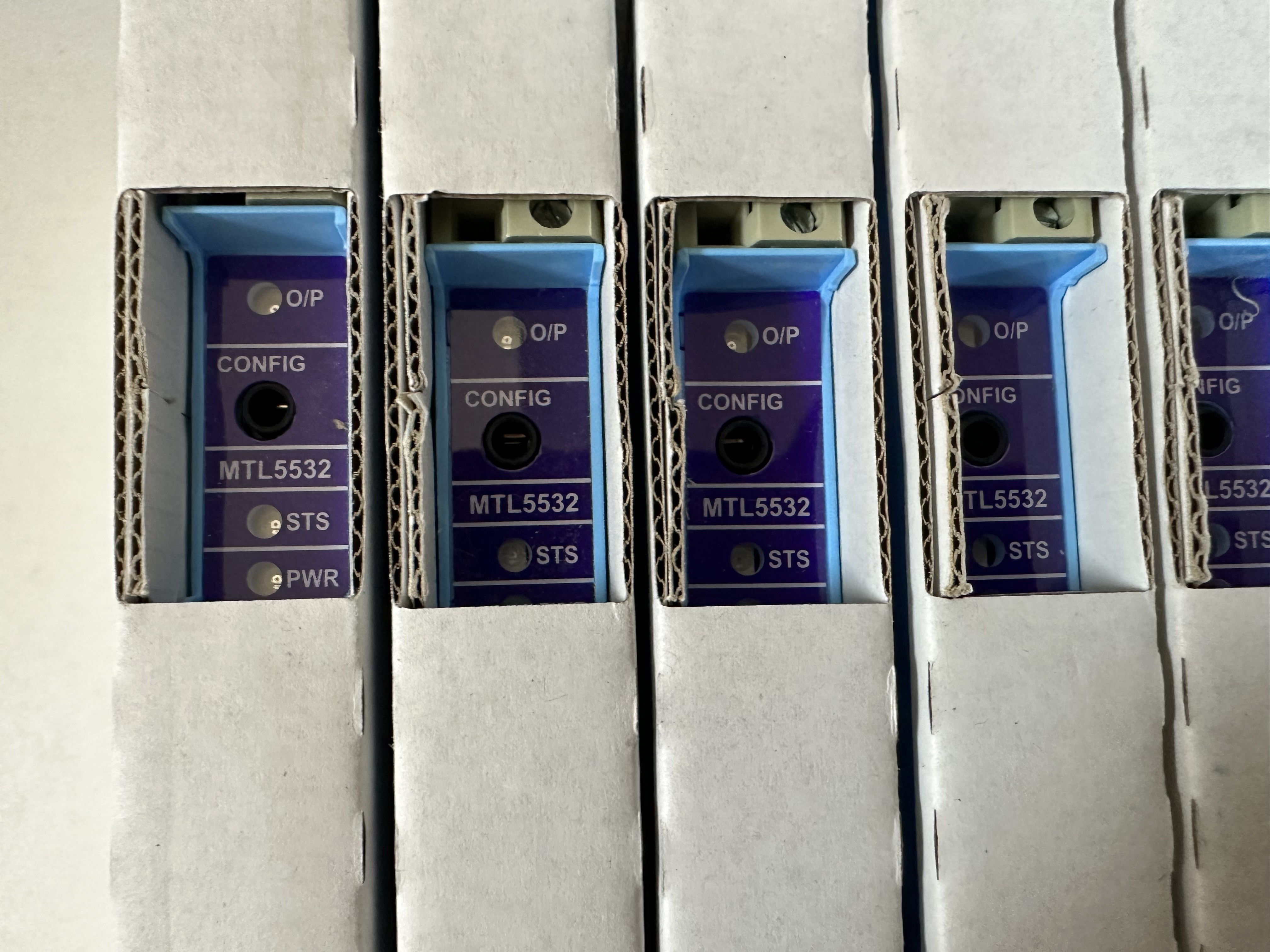

LED indicator	Green: power indication Yellow: on when output circuit is on Red: flashing when line fault or error
Frequency range	0 – 50kHz - pulse output mode 0 – 10KHz - for analogue output

Product Overview

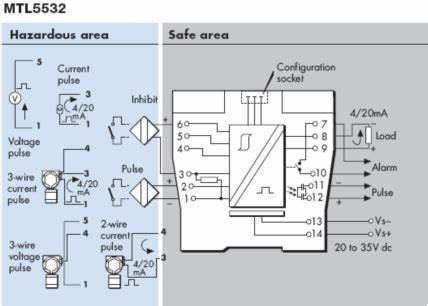

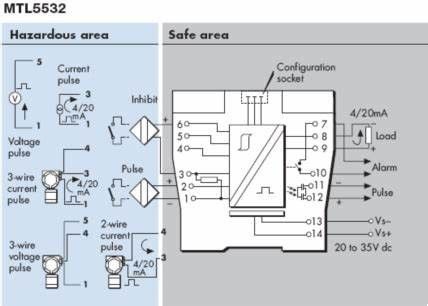

The MTL5532 Pulse Isolator safely isolates pulses from switches, proximity detectors, current pulse transmitters, or voltage pulse transmitters located in hazardous areas. Designed for applications requiring high pulse rates and fast response times, it accurately repeats pulses into safe areas while providing an analogue output proportional to frequency and configurable alarm relay output.

Detailed Specifications

Input Characteristics

Switch input: Output ON if switch is closed

Proximity detector input: Excitation: 7.0 to 9.0V dc from 1kΩ nominal

Current pulse input: Transmitter supply: 16.5V dc at 20mA

Voltage pulse input: Input impedance: > 10kΩ

Output Characteristics

Safe-area pulse output: Maximum delay: 10µs

Safe-area current output: Signal range: 4 to 20mA

Alarm output: Relay ON in alarm, 0.5A @ 35Vdc max.

Performance

Pulse width: High: 10µs min, Low: 10µs min

Frequency range: 0 - 50kHz (pulse output), 0 - 10KHz (analogue)

Power Requirements

Current draw: 65mA at 24V dc, 70mA at 20V dc, 55mA at 35V dc

Power dissipation: 1.35W maximum at 24V, 1.75W maximum at 35V

Configuration

Requires a personal computer running MTL PCS45 software with PCL45USB serial interface for configuration.
