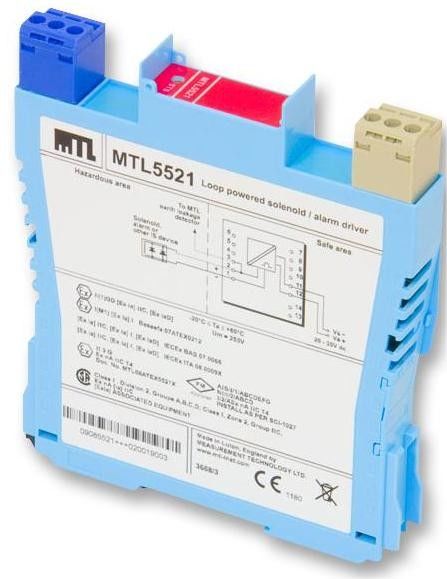

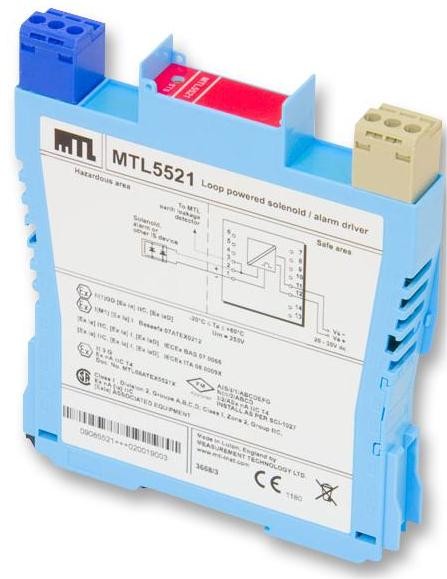

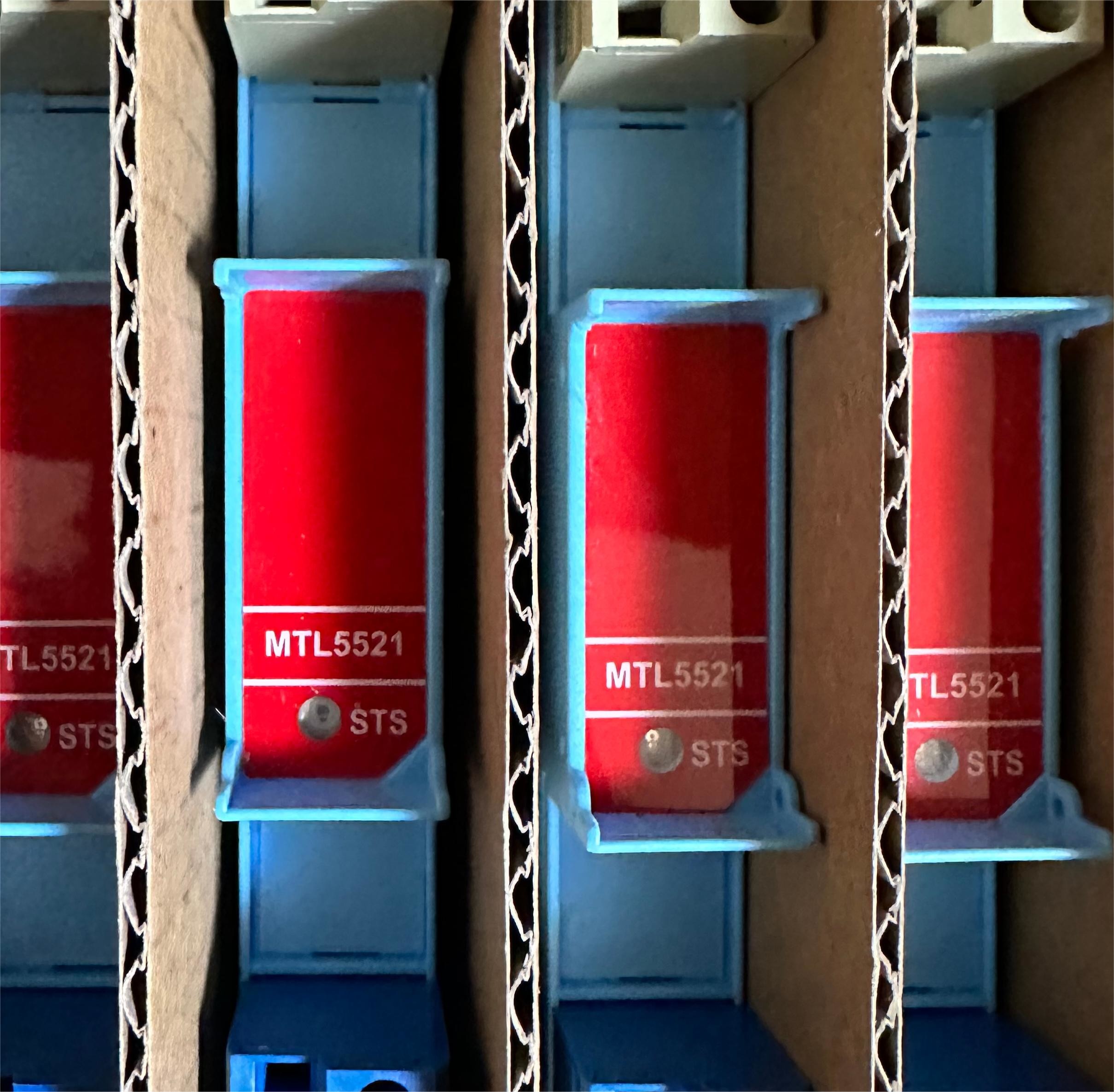

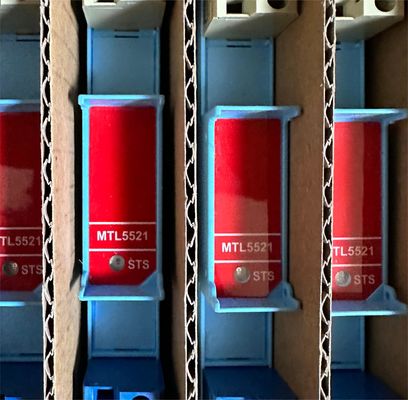

MTL5521 Sterownik alarmu magnetycznego 20-35V bariera bezpieczeństwa prądu stałego

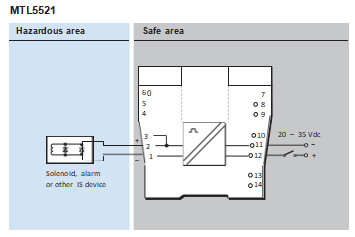

MTLx521 i MTL4521L to moduły zasilane pętlą, które umożliwiają sterowanie urządzeniem znajdującym się w strefie zagrożonej z bezpiecznej strefy. Mogą one zasilać certyfikowane, iskrobezpieczne obciążenie o niskiej mocy, a także proste urządzenia nie przechowujące energii, takie jak dioda LED.

• Liczba kanałów: Jeden
• Lokalizacja obciążenia: Strefa 0, IIC, T4-6 strefa zagrożona, jeśli odpowiednio certyfikowana Div. 1, Grupa A lokalizacja zagrożona
• Napięcie wejściowe: 20 do 35V dc
• Wyjście strefy zagrożonej (MTLx521): Minimalne napięcie wyjściowe: 13,6V przy 48mA; Maksymalne napięcie wyjściowe: 24V z 180Ω; Ograniczenie prądu: minimum 48mA
• Wyjście strefy zagrożonej (MTL4521L): Minimalne napięcie wyjściowe: 11,1V przy 48mA; Maksymalne napięcie wyjściowe: 24V z 232Ω; Ograniczenie prądu: minimum 48mA
• Tętnienia wyjściowe: < 0,5% maksymalnego wyjścia, od szczytu do szczytu
• Czas reakcji: Wyjście w zakresie 10% wartości końcowej w ciągu 100ms
• Wskaźnik LED: Żółty: stan wyjścia, włączony, gdy wyjście aktywne
• Maksymalny pobór prądu: 90mA przy 24V
• Rozpraszanie mocy wewnątrz urządzenia: 1,4W przy 24V

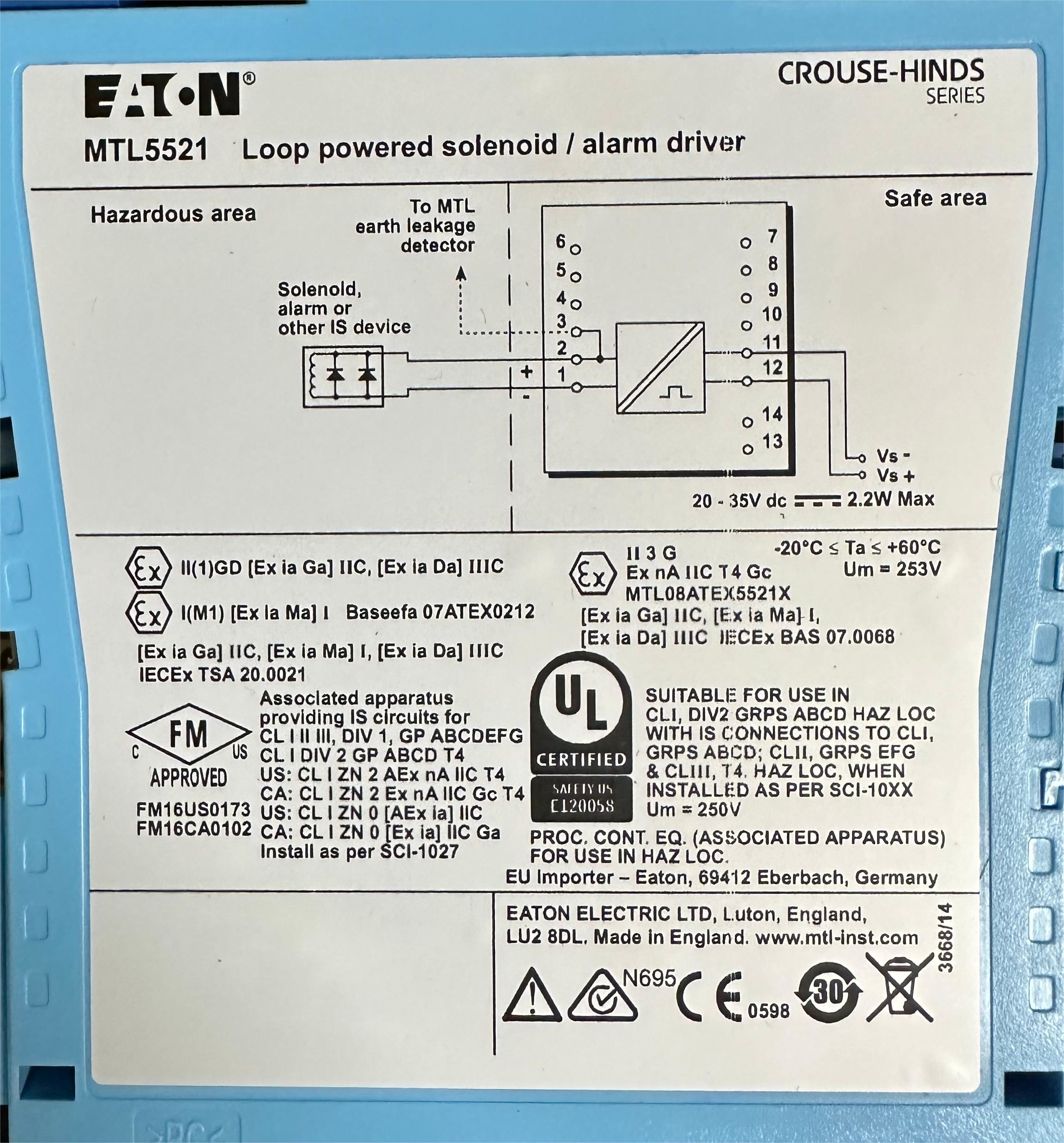

• Opis bezpieczeństwa (MTLx521): Uo =25V Io =147mA Po =0,92W Um = 253V rms lub dc
• Opis bezpieczeństwa (MTL4521L): Uo = 25V Io = 108mA Po = 0,68W Um = 253V rms lub dc
