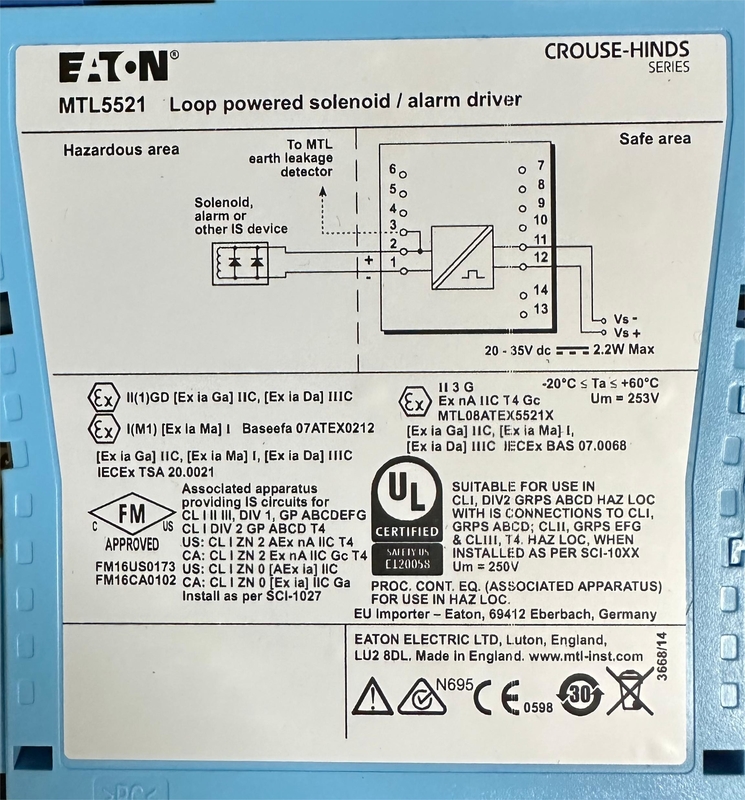

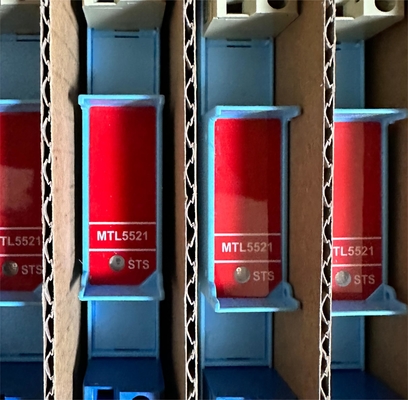

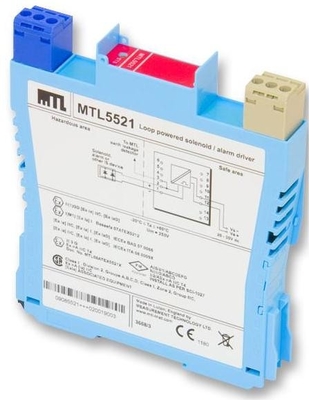

MTL5521 Драйвер сигнализации соленоида 20-35 В постоянного тока, барьер безопасности

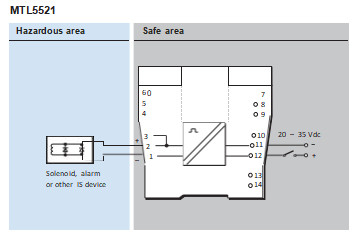

MTLx521 и MTL4521L - это модули с питанием от контура, которые позволяют управлять устройством, расположенным во взрывоопасной зоне, из безопасной зоны. Они могут управлять сертифицированной искробезопасной нагрузкой малой мощности, а также простыми аппаратами, не накапливающими энергию, такими как светодиод.

• Количество каналов: Один
• Расположение нагрузки: Зона 0, IIC, T4-6 взрывоопасная зона, если имеется соответствующая сертификация. Зона 1, группа A, опасное местоположение
• Входное напряжение: от 20 до 35 В постоянного тока
• Выход во взрывоопасной зоне (MTLx521): Минимальное выходное напряжение: 13,6 В при 48 мА; Максимальное выходное напряжение: 24 В от 180 Ом; Ограничение тока: минимум 48 мА
• Выход во взрывоопасной зоне (MTL4521L): Минимальное выходное напряжение: 11,1 В при 48 мА; Максимальное выходное напряжение: 24 В от 232 Ом; Ограничение тока: минимум 48 мА
• Пульсация на выходе: < 0,5% от максимального выхода, от пика до пика
• Время отклика: Выход в пределах 10% от конечного значения в течение 100 мс
• Светодиодный индикатор: Желтый: состояние выхода, горит при активном выходе
• Максимальное потребление тока: 90 мА при 24 В
• Рассеиваемая мощность внутри устройства: 1,4 Вт при 24 В
• Описание безопасности (MTLx521): Uo =25 В Io =147 мА Po =0,92 Вт Um = 253 В среднеквадратичное значение или постоянный ток
• Описание безопасности (MTL4521L): Uo = 25 В Io = 108 мА Po = 0,68 Вт Um = 253 В среднеквадратичное значение или постоянный ток
