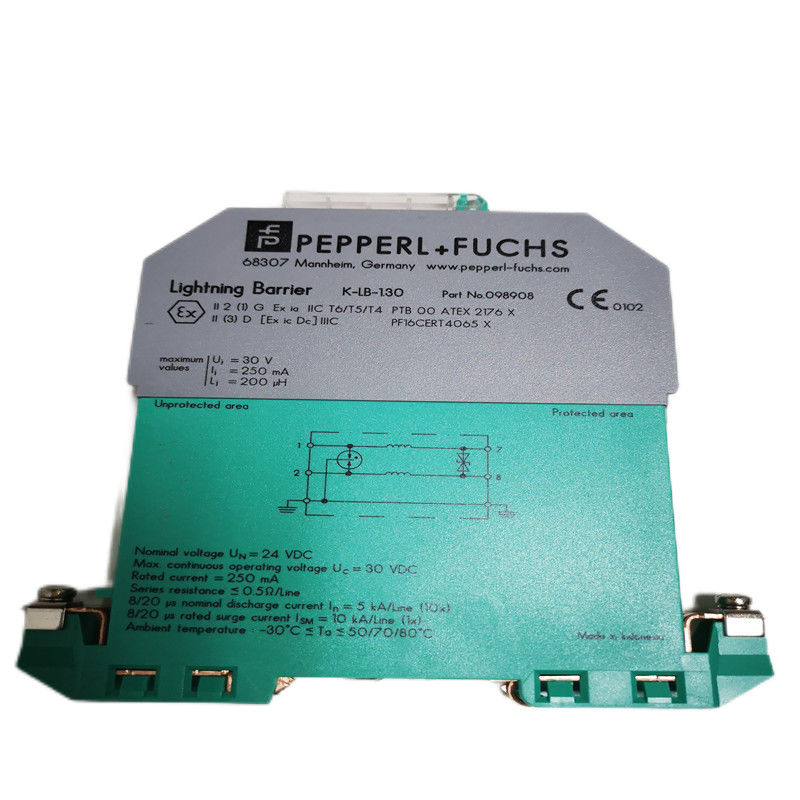

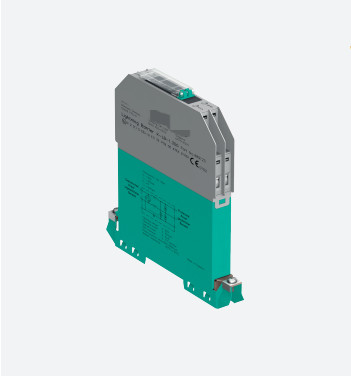

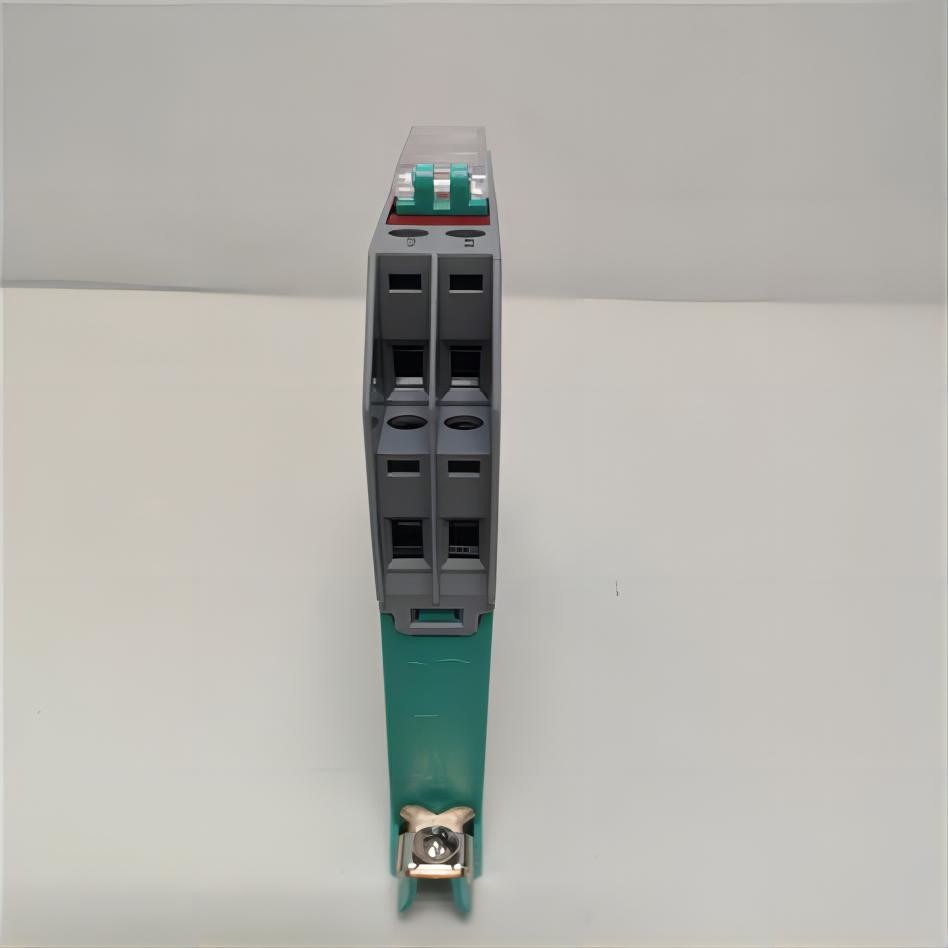

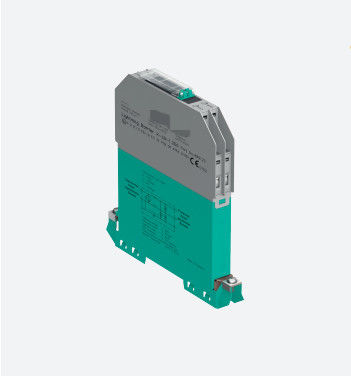

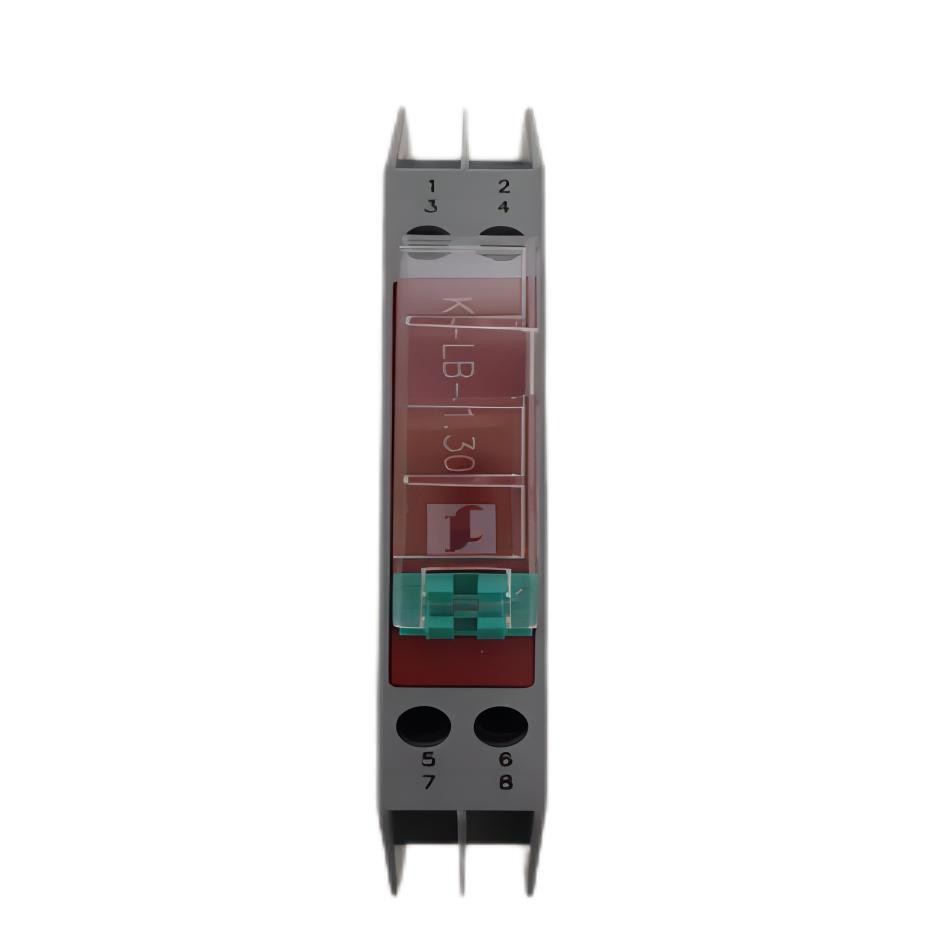

Name: P+F K-LB-1.30G SIL 3 Barreira de Proteção contra Surtos 24V CC 2 Canais
Brand: SC Automation Limited
SKU: K-LB-1.30G
Availability: InStock

P+F K-LB-1.30G SIL 3 Barreira de Proteção contra Surtos 24V CC 2 Canais

P+F K-LB-1.30G SIL 3 Surge Protection Barrier 24V DC 2-Channel

Informação Básica

Lugar de origem:	Alemanha
Marca:	P+F
Certificação:	CE
Número do modelo:	K-LB-1.30G

Quantidade de ordem mínima:	1 unidade
Preço:	negociável
Detalhes da embalagem:	Embalagem padrão de caixa
Tempo de entrega:	a pedido
Termos de pagamento:	T/T
Habilidade da fonte:	100pcs por mês

contacto Chat Now

Número de linhas de sinal protegidas:	2	Topologia:	De castigo
Nível de integridade de segurança (SIL):	SIL 3	Conexão:	Área protegida: terminais 7, 8 Área não protegida: terminais 1, 2
Corrente nominal:	250 miliampères	Corrente de vazamento:	< 10 μA a 24 V e 25 °C (77 °F), linha-linha
Tensão nominal:	24 V DC	Tensão operacional contínua máxima:	30 V DC
Destacar:	Barreira de protecção contra sobretensões P+F , Barreira de protecção contra sobretensões K-LB-1.30G , 8 Sensores P+F dos terminais

Barreira de Proteção contra Surtos P+F K-LB-1.30G 8 Terminais para Área Não Protegida

Visão Geral do Produto

Barreira de proteção contra surtos de 1 canal
Montagem em trilho DIN
Adequado para aplicações de 30 V intrinsecamente seguras ou não intrinsecamente seguras
Protege entradas de circuito de campo ou controle
Corrente de surto máxima (8/20 µs) 20 kA
Possui operação ininterrupta com reinicialização automática
Nível de Integridade de Segurança (SIL) 3 de acordo com IEC/EN 61508

Especificações Chave

Atributo	Valor
Número de linhas de sinal protegidas	2
Topologia	Aterrado
Nível de Integridade de Segurança (SIL)	SIL 3
Conexão	Área protegida: terminais 7, 8 Área não protegida: terminais 1, 2
Corrente nominal	250 mA
Corrente de fuga	< 10 µA a 24 V e 25 °C (77 °F), linha-linha
Tensão nominal	24 V CC
Tensão máxima contínua de operação	30 V CC

Especificações Elétricas

Resistência em série	< 0,5 Ω por linha
Classificação de impulso	10 kV/5 kA (categoria C2) 2 kV/2 kA (categoria D1)
Corrente de descarga de impulso (10/350 µs)	2 kA por linha (2x)
Corrente de descarga nominal (8/20 µs)	5 kA por linha (10x)
Corrente de surto nominal (8/20 µs)	10 kA por linha (1x)
Corrente total de descarga (8/20 µs)	20 kA (1x)
Nível de proteção de tensão	máx. 100 V linha-linha para corrente de descarga nominal In máx. 50 V linha-terra para corrente de descarga nominal In
Tempo de reinicialização do impulso	< 30 ms

Especificações Mecânicas

Grau de proteção	IP20
Conexão	Terminais de parafuso
Seção transversal do núcleo	2 x 2,5 mm²
Massa	Aprox. 100 g
Dimensões (L x A x P)	12,5 x 115 x 116 mm (0,5 x 4,5 x 4,6 polegadas)
Montagem	Em trilho DIN de 35 mm de acordo com EN 60715:2001

Certificações de Área Perigosa

Certificado de exame de tipo da UE	PTB 00 ATEX 2176 X
Marcação	II 2(1)G Ex ia IIC T6/T5/T4
Classe de temperatura	T6 para temperatura ambiente ≤ 50 °C T5 para temperatura ambiente ≤ 70 °C T4 para temperatura ambiente ≤ 80 °C
Tensão	30 V
Corrente	250 mA
