500 Гц до 10 кГц MTL4546Y Изоляционный драйвер 16В 20mA ODM
Атрибуты продукта
| Количество каналов |
один |
| Местонахождение преобразователя В/В |
Зона 0, IIC, T4 ̇6 опасная зона, если она соответствующим образом сертифицирована Div. 1, группа А, опасное местоположение |
| Пропускная способность цифрового сигнала |
от 500 Гц до 10 кГц |
| Максимальное сопротивление нагрузке |
800Ω (16В при 20mA) |
| Выходное сопротивление |
> 1 МΩ |
| Светодиодный индикатор |
Зеленый: показатель мощности |
Описание продукта

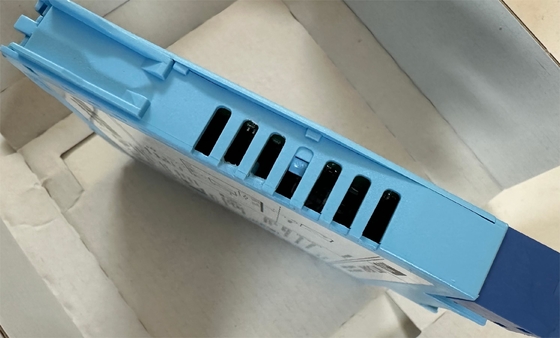

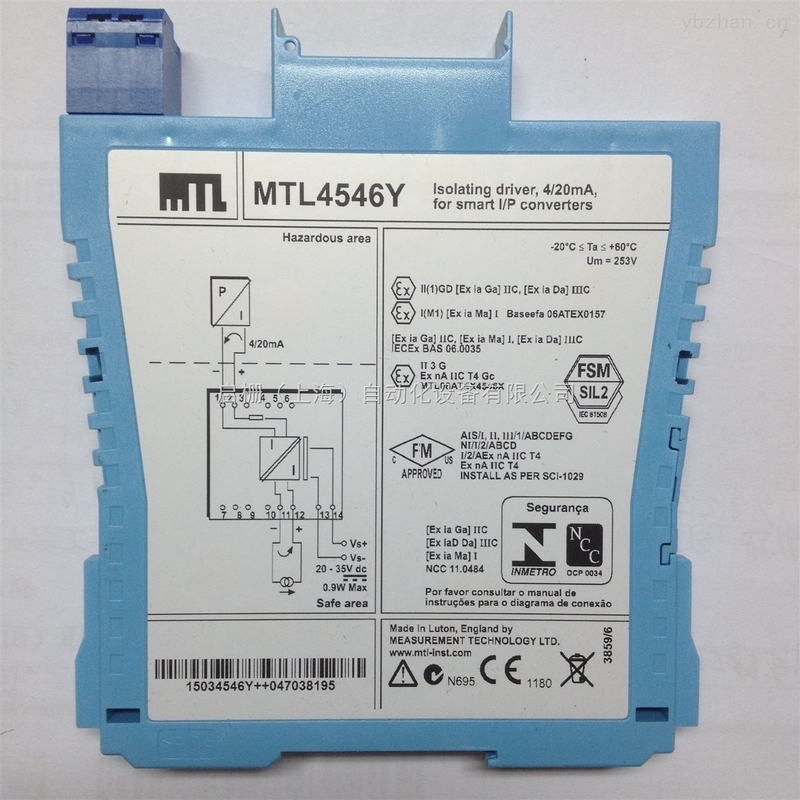

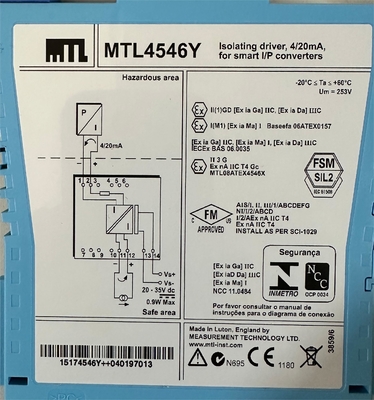

MTL4546Y Изоляционный драйвер
MTLx546 принимает плавающий сигнал 4/20mA от контроллера безопасной зоны для управления преобразователем тока / давления (или любой другой нагрузкой до 800Ω) в опасной зоне.модуль также позволяет двунаправленную передачу цифровых сигналов связиПроцессуальные контроллеры с возможностью обратного отсчёта могут обнаруживать открытые или короткие цепи в полевой проводке: если они возникают, то поток, поступающий в терминалы, падает до заданного уровня.MTL4546C и MTLx546Y очень похожи на MTLx546, за исключением того, что они обеспечивают обнаружение открытого круга только (i. т.е. отсутствие обнаружения короткого замыкания).
Спецификации
Количество каналов:Один.
Местонахождение преобразователя В/В:Зона 0, IIC, T4-6 опасная зона, если она соответствующим образом сертифицирована Div. 1, группа А, опасное местоположение
Рабочий диапазонот 4 до 20 мА
Пропускная способность цифрового сигнала:от 500 Гц до 10 кГц
Максимальное сопротивление нагрузке:800Ω (16В при 20mA)
Минимальное сопротивление нагрузке:90Ω (обнаружение короткого замыкания при < 50Ω)
Выходное сопротивление:> 1 МΩ
Способность под/выше диапазона:Под диапазоном = 1mA, над диапазоном = 24mA (нагрузка ≤ 520Ω)
Входно-выходное колебание цепи:< 40μA от пика до пика
Точность передачи при 20°C:Лучше 20 мкА
Тепловой дрейф:< 1,0μA/°C

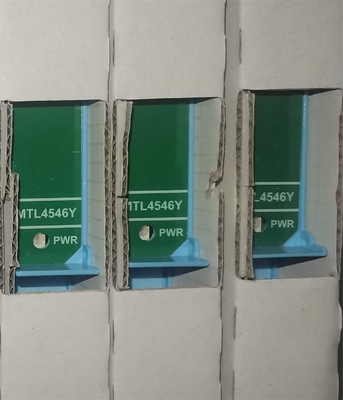

Светодиодный индикатор:Зеленый: показатель мощности
Максимальное потребление тока:35mA при 24V dc (с сигналом 20mA на 250Ω нагрузки)
Расход энергии внутри блока:00,8 Вт при 24 В (с сигналом 20 мА при нагрузке 250 О)
Описание безопасности:Uo = 28V Io = 93mA Po = 651mW Um = 253V rms или dc
