10 ohm a 400 ohm MTL5582B Isolador de resistência
Atributos do produto
| Número de canais |
Um. |
| Fonte de resistência |
RTDs com 2, 3 ou 4 fios* conforme BS 1904/DIN 43760 (100Ω a 0°C) *selecionáveis pelo utilizador através de interruptores (configuração de fábrica para 3 fios) |
| Intervalo de resistência |
10Ω a 400Ω |
| Configuração de saída |
2, 3 ou 4 fios (independente do modo selecionado para terminais de zonas perigosas) |
| Indicador LED |
Verde: indicação de potência |
| Dissipação máxima de potência na unidade |
00,8 W a 24 V 1,0 W a 35 V |
Descrição do produto

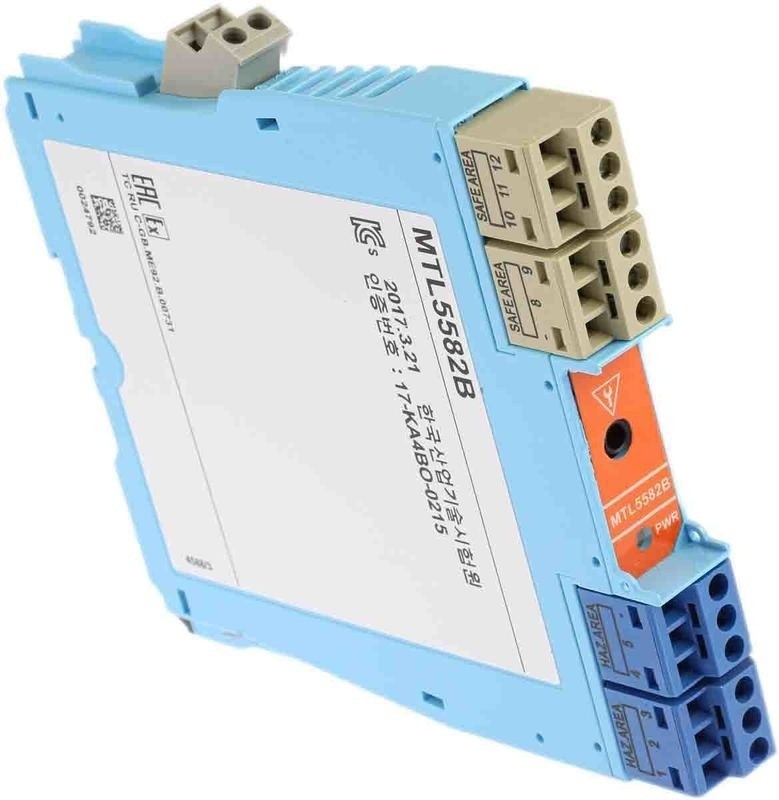

MTL5582B ISOLADOR DE RESISTÊNCIA

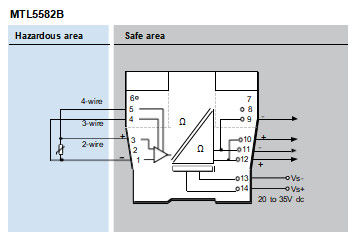

O MTLx582B liga-se a um dispositivo de temperatura de resistência (RTD) de 2 ou 3 ou 4 fios ou a outro resistente localizado numa zona de risco,isolam e repetem a resistência a um sistema de monitorização na área seguraO módulo destina-se tipicamente (mas não exclusivamente) à utilização com RTDs de 3 fios Pt100. Os interruptores permitem a selecção de ligações RTD de 2, 3 ou 4 fios.
O MTLx582B deve ser considerado como uma alternativa, não configurável MTLx575, para utilização em aplicações de IDT em que seja preferida ou necessária uma entrada de resistência em vez de 4/20mA.O projeto é notável pela sua facilidade de uso e repetibilidadeO número de fios que podem ser ligados no lado da zona segura da unidade é independente do número de fios que podem ser ligados no lado da zona perigosa.O módulo conduz a nível superior no caso de detecção de circuito aberto.
Especificações
Localização da IDT: Zona 0, zona de perigo IIC, T4
Divisão 1, Grupo A, local perigoso
Fonte de resistência: RTDs com 2, 3 ou 4 fios* conforme BS 1904/DIN 43760 (100Ω a 0°C) *selecionáveis pelo utilizador através de interruptores (configuração de fábrica para 3 fios)
Intervalo de resistência: 10Ω a 400Ω
Corrente de excitação RTD: 200 μA nominal
Configuração de saída: 2, 3 ou 4 fios (independente do modo selecionado para terminais de zonas perigosas)
Faixa de saída: 10Ω a 400Ω (de uma fonte de 100μA a 5mA)
Desvio de temperatura: ± 10mΩ/°C típico (0,01%/°C @ 100Ω)
Tempo de resposta: A menos de 4% do valor final em 1s
Motor de segurança no sensor de circuito aberto: Escala superior a 420Ω nominal
Precisão de transferência @20°C: < 0,15Ω a corrente de excitação de 1 a 5 mA
< 0,25Ω a corrente de excitação 0,5 - 1mA
Indicador LED: Verde: indicação de potência
Requisitos de potência, Vs: 33 mA a 24 V
35 mA a 20 V
28 mA a 35 V
Dissipação máxima de potência na unidade: 00,8 W a 24 V
1.0W a 35 V
Descrição de segurança: Terminais 1 e 3
Uo = 1,2V Io = 4mA Po = 1,2mW Um = 253V rms ou dc
Aparelhos não armazenadores de energia ≤ 1,5 V, ≤ 0,1 A, ≤ 25 mW; podem ser ligados sem qualquer certificação adicional a qualquer circuito IS com uma tensão de circuito aberto < 5 V.
Terminais 1, 3, 4 e 5
U = 6,51V I = 10mA P = 17mW
