Изолятор сопротивления от 10 до 400 Омм MTL5582B
Атрибуты продукта
| Количество каналов |
Один. |
| Источник сопротивления |
2-, 3- или 4-проволочные RTD* в соответствии с BS 1904/DIN 43760 (100Ω при 0°C) * пользователь может выбрать переключатель (фабричный набор для 3-проволочных) |
| Диапазон сопротивления |
от 10Ω до 400Ω |
| Конфигурация выхода |
2, 3 или 4 провода (независимо от режима, выбранного для терминалов опасных зон) |
| Светодиодный индикатор |
Зеленый: показатель мощности |
| Максимальное рассеивание мощности в единице |
00,8 Вт при 24В 1,0 Вт при 35В |
Описание продукта

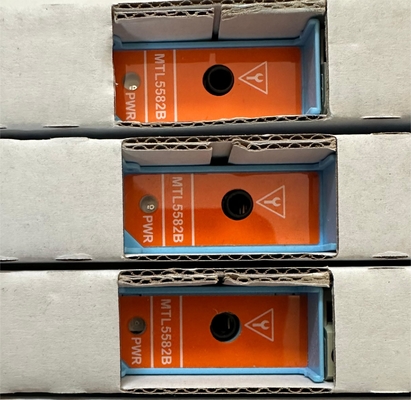

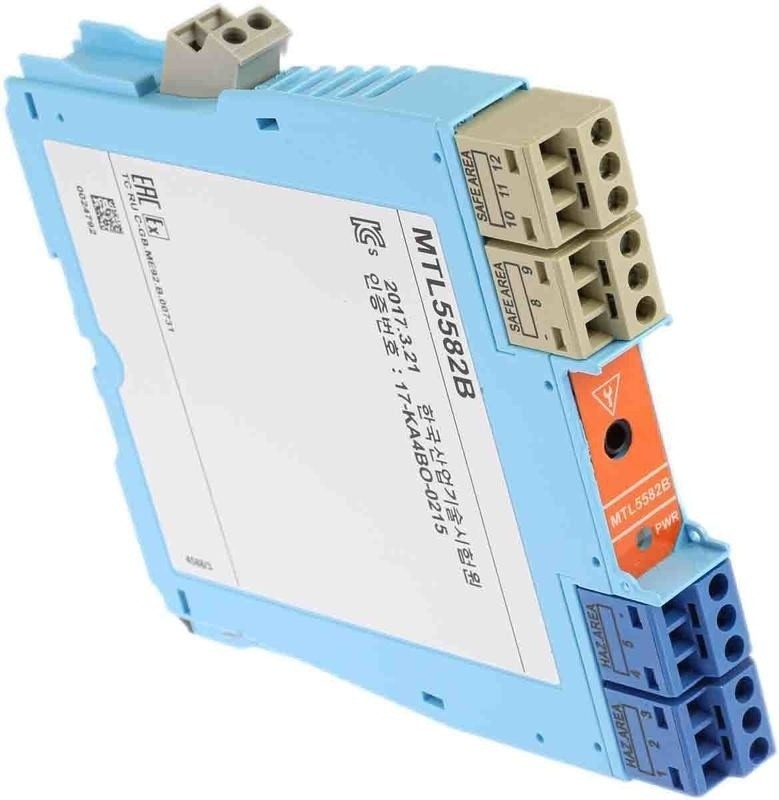

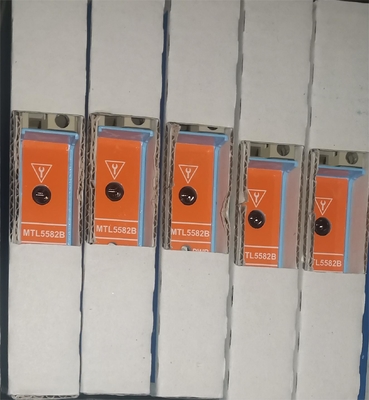

MTL5582B Изолятор сопротивления
MTLx582B подключается к температурному устройству сопротивления (RTD) с двумя, тремя или четырьмя проводами или другому сопротивлению, расположенному в опасной зоне,изолирует его и повторяет сопротивление системе мониторинга в безопасной зонеМодуль предназначен обычно (но не исключительно) для использования с 3-проводной RTD Pt100.
MTLx582B следует рассматривать как альтернативный, неконфигурируемый MTLx575, для использования в приложениях RTD, где предпочтительным или необходимым является ввод сопротивления вместо 4/20mA.Дизайн отличается простотой использования и повторяемостьюКоличество проводов, которые могут быть подключены на безопасной стороне устройства, зависит от количества проводов, которые могут быть подключены на опасной стороне.Модуль приводит вверх в случае обнаружения открытой цепи.
Спецификация
Местонахождение НТР: Зона 0, IIC, T4 опасная зона
Дивизия 1, группа А, опасное место
Источник сопротивления: 2-, 3- или 4-проволочные RTD* в соответствии с BS 1904/DIN 43760 (100Ω при 0°C) * пользователь может выбрать переключатель (фабричный набор для 3-проволочных)
Диапазон сопротивления: от 10Ω до 400Ω
RTD ток возбуждения: номинальная мощность 200 мкА

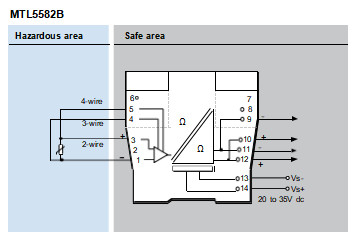

Конфигурация выхода: 2, 3 или 4 провода (независимо от режима, выбранного для терминалов опасных зон)
Диапазон выхода: 10Ω до 400Ω (от источника от 100μA до 5mA)
Тепловой дрейф: ± 10mΩ/°C типично (0,01%/°C @ 100Ω)
Время ответа: В пределах 4% от конечной стоимости в течение 1 секунды
Безопасный привод на датчике открытой схемы: Повышение на номинальное 420Ω
Точность передачи @20°C: < 0,15Ω при возбуждении тока 1 - 5mA
< 0,25Ω при возбуждении тока 0,5 - 1mA
Светодиодный индикатор: Зеленый: показатель мощности
Требования к энергии, Vs: 33mA при 24 В
35mA при 20В
28mA при 35В
Максимальное рассеивание мощности в единице: 00,8 Вт при 24 В
10,0 Вт при 35 В
Описание безопасности: Терминалы 1 и 3
Uo = 1.2V Io = 4mA Po = 1.2mW Um = 253V rms или dc
Приборы, не хранящие энергию ≤ 1,5 В, ≤ 0,1 А, ≤ 25 мВт; могут подключаться без дополнительной сертификации к любой схеме ИС с напряжением открытой цепи < 5 В.
Терминалы 1, 3, 4 и 5
U = 6,51В I = 10mA P = 17mW
